КР-1-ТР клапан регулирующий трехходовой

Цена по запросу

КР-1-ТР клапан регулирующий трехходовойТрехходовой регулирующий клапан «КР-1-ТР» применяется для регулирования потока газообразных и жидких сред, не воздействующих агрессивно на материалы регулирующего органа, способом разделения или смешивания потоков.


Материал деталей корпуса:

- чугун СЧ 20;

- нержавеющая сталь 12Х18Н10Т;

- сталь20Л (25Л, 30Л, 35Л, 40Л, 45Л).


В качестве исполнительного механизма применяются электроприводы Sauter.

Технические характеристики КР-1-ТР

Характеристики

Значения

Тип клапана регулирующего

КР-1

Диаметр условного прохода клапана Dn, мм

25

32

40

50

80

Условная пропускная способность Kn, м³/ч

6,3

10

16

25

63

Температура рабочей среды, °С

0…180

Напряжение питания

~220В (50Гц)

Герметизация сальникового узла

Фторопластовые кольца

Тип электропривода клапана

Sauter AVM115, AVM124


Тип привода

Номинальное усилие, Н

Ход, мм.

Время движения, с.

Питание, В.

Потребляемая мощность, Вт.

Температура окружающего воздуха

Sauter AVM115 F120

500

8

120

230

2

-10…55

Sauter AVM124 F130

800

8

30/60/120

230

3,4

5…60

Обозначение КР-1-ТР при заказе

При заказе клапанов регулирующих КР-1-ТР необходимо указывать следующие параметры: диаметр условного прохода в мм., тип электрического привода в соответствии с таблицей условного обозначения приводов, номер ТУ:

Тип электропривода

Условное обозначение

Sauter AVM 115

1

Sauter AVM 124

2


Пример заказа клапана регулирующего КР-1-ТР с диаметром условного прохода 40мм с электрическим приводом Sauter AVM 115: «КР-1-ТР-40-1 СНИЦ 306142.001».

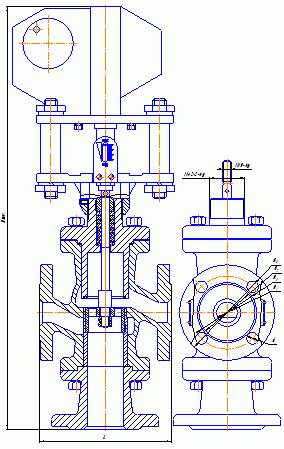

Чертеж КР-1-ТР

КР-1-ТР клапан регулирующий трехходовой


Dn

Hmax

Bmax

25

540

160

32

565

180

40

565

200

50

615

230

80

700

310
