Главная / Каталог / Фильтры и запорная арматура / КР-1

КР-1 клапан регулирующий

Цена по запросу

КР-1 клапан регулирующийРегулирующие электрическим приводом клапаны «КР-1», предназначаются для регулирования расхода жидкостей, паров и газов, не воздействующих агрессивно на материалы деталей клапана.


Применяются для регулирования расхода теплоносителя в системах ГВС и отопления зданий, а также в пищевых и других производствах для регулирования подачи пара.


Исполнения КР-1

1. С сильфонной герметизацией сальникового узла и электроприводами Sauter AVM.

- полная герметичность сальникового узла;

- клеточный клапан разгруженный по давлению;

- применяемые материалы исключают возможность прикипания клапана к седлу;

- конструкция клапана не допускает его перекос относительно седла;

- низкое энергопотребление компактные электроприводов Sauter AVM ;

- настройка скорости перемещения клапана.

Основной особенностю клапана КР-1 с электроприводами Sauter AVM - является применение разделительного сильфона вместо традиционного сальникового уплотнения. Сильфон полностью предотвращает утечку среды через сальниковый узел, т.о. защищая от образования накипи и прикипания штока. При этом конструкция клапана не допускает выход из строя сильфона из-за гидроудара.

Приводы в базовой комплектации оснащены синхронным электродвигателем с электросистемой управления и отключения, электромагнитную муфту и необслуживаемую трансмиссию, электронное распознавание конечных точек, дублирующий ручной привод и отключение мотора временным реле. Приводы серии AVM124 дополнительно оснащены возможностью выбора характеристики регулирования (линейная/равнопроцентная) и ручной установкой скорости перемещения клапана.


2. С самоуплотняющимися фторопластовыми кольцами и электроприводами МЭПК-1600.

- разгруженный по давлению клеточный клапан;

- конструкция клапана предотвращает его перекос относительно седла;

- применяемые материалы исключают возможность прикипания клапана к седлу;

- сальниковое уплотнение из фторопластовых самоуплотняющихся колец.

Технические характеристики КР-1

Диаметр условного прохода Dn, мм.

25

32

40

50

80

100

125

150

Условная пропускная способность Kn, м³/ч

6,3

10

16

25

63

100

160

250

Условное давления Pn, МПа

1,6

Относительный нерегулируемый расход в % от Kn

0,4

Температура рабочей среды, ºС

от 0 до 225

Герметизация сальникового узла

Сильфон

Фторопластовые кольца

Тип привода

Sauter AVM115, AVM124

МЭПК-1600


Тип привода

Номинальное усилие, Н

Ход, мм.

Время движения, с

Питание, В

Потребляемая мощность, Вт.

Температура окружающего воздуха

Sauter AVM115 F120

500

8

120

230

2

-10…55

Sauter AVM124 F130

800

8

30/60/120

230

3,4

5…60

МЭПК-1600

1600

40

63

230

43

5…60

Обозначение КР-1 при заказе

При заказе регулирующих клапанов КР-1 необходимо указывать следующие параметры: диаметр условного прохода в мм, тип электрического привода (при заказе клапанов с диаметрами условного прохода от 25 до 80 мм) в соответствии с таблицей условного обозначения приводов, номер ТУ:

Тип электропривода

Условное обозначение

Sauter AVM 115

1

Sauter AVM 124

2


Пример заказа клапана регулирующего КР-1 с диаметром условного прохода 40мм с электрическим приводом Sauter AVM 124: «КР-1-40-2 СНИЦ 306142.001».

Пример заказа клапана регулирующего КР-1 с диаметром условного прохода 100мм с электрическим приводом МЭПК-1600: «КР-1-100 СНИЦ 306142.001».

Чертеж КР-1

КР-1 клапан регулирующий

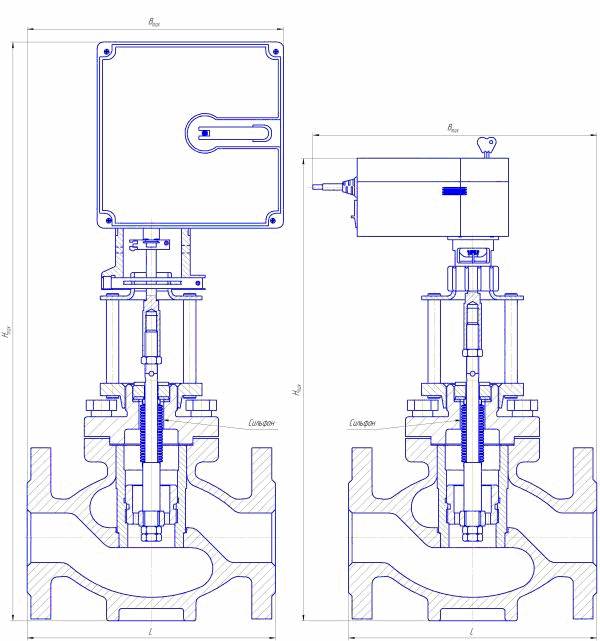

Рис.1, рис.2


КР-1 клапан регулирующий

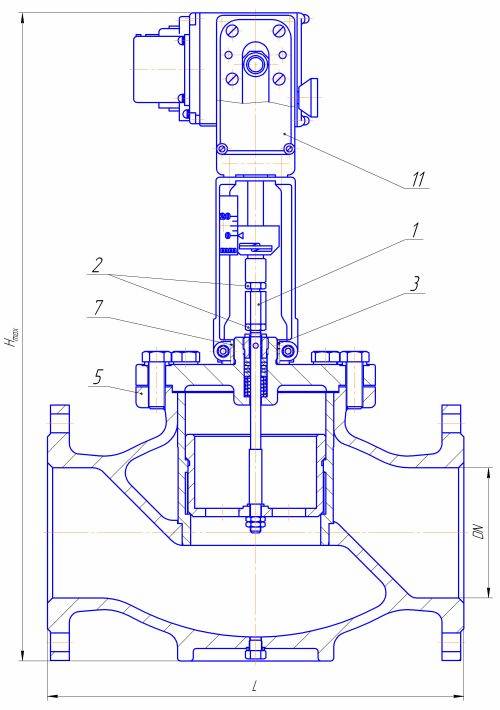

Рис.3


Dn, мм

Hmax, мм

Bmax, мм

L, мм

Масса, кг (материал корпусных деталей)

Тип привода

Сч20

20Л

12Х18Н9ТЛ

Рис. 1

25

405

230

160

8,8

9,5

9,6

Sauter AVM124 F130

32

425

240

180

11,2

12

12,1

40

445

250

200

14,2

15,1

15,2

50

475

265

230

19,1

20,5

20,7

80

555

305

310

34,2

36,5

36,7

Рис. 2

25

312

205

160

7,4

8,1

8,2

Sauter AVM115 F120

32

345

215

180

9,8

10,6

10,7

40

352

225

200

12,8

13,7

13,8

50

382

240

230

17,7

19,1

19,3

80

462

280

310

32,7

35

35,2

Рис. 3

100

600

350

39,2

МЭПК-1600/125-40-99

125

635

400

52,2

150

710

480

79,2


КР-1 клапан регулирующий

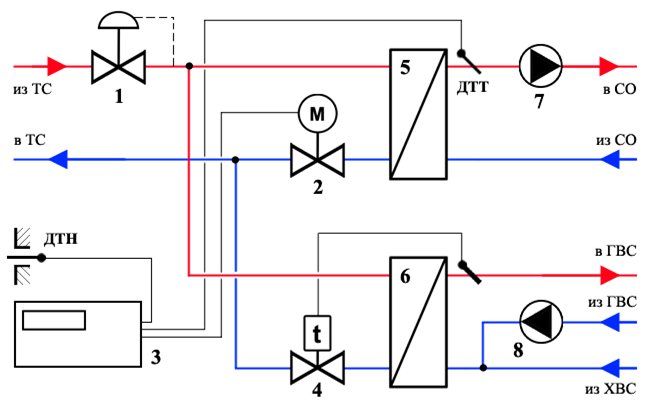

1 – регулятор давления РД или РДПД, 2 – регулирующий клапан КР-1, 3 – электронный контроллер с погодной автоматикой, 4 – регулятор температуры РТ-ДО, 5 и 6 – теплообменник, 7 и 8 - насос, ДТН – датчик температуры наружного воздуха, ДТТ – датчик температуры теплоносителя
