YS3016D фильтр сетчатый муфтовый

Цена по запросу

YS3016D фильтр сетчатый муфтовыйКорпус фильтра изготавливается из чугуна GG25, сетка - из нержавеющей стали.

Рабочие среды и применения:

- холодное водоснабжение (ХВС),

- горячее водоснабжение (ГВС),

- теплоснабжение с любым стандартным теплоносителем (включая антифризы),

- паровые системы (паровые линии, паропроводы) до 200°C,

- конденсатные линии,

- технологическое водоснабжение,

- газопроводы нейтральных и инертных газов,

- включая природный (натуральный) газ,

- водоподготовка и водозабор,

- транспортировка минеральных и синтетических масел и т.д.

Чертеж габаритный фильтра YS-3016-D сетчатого резьбового чугунного

YS3016D фильтр сетчатый муфтовый

Условное графическое изображение фильтра сетчатого резьбового чугунного на чертежах и схемах

YS3016D фильтр сетчатый муфтовый

Габаритные размеры, вес и Kv фильтра YS-3016-D сетчатого резьбового чугунного. Размеры в мм.

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Ду / DN

15
1/2"

20
3/4"

25
1"

32
1-1/4"

40
1-1/2"

50
2"

Ру / PN

16

Температура максимальная/ рабочая  °C

200°/180°

Резьба - самая обычная: трубная цилиндрическая, BSP(P), G"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

Код товара

YS-3016-
D015

YS-3016-
D020

YS-3016-
D025

YS-3016-
D032

YS-3016-
D040

YS-3016-
D050

L-строительная длина, мм +/- 2 мм

85

100

120

140

160

205

H- строительная высота (от оси трубы), мм

66

66

75

77

90

98

H1- габаритная высота, мм

81

84

98

105

121

136

A - размер крышки фильтра под ключ,мм

25

25

31

31

41

41

D , мм

30

36

46

55

62

76

B - глубина резьбы , мм

16

18

18

19

19

21

Размер отверстия в сетке, мм

0,8

Размер габаритный сетки фильтра

ø24х43

ø24х43

ø29Х49

ø30Х53

ø38х67

ø38х67

Кv стандартное исполнение

5,35

9,55

16,55

20,1

33,1

54,1

Вес, кг /шт.

0,520

0,710

1,070

1,500

2,400

3,600

Спецификация деталей и материалов фильтра сетчатого резьбового чугунного YS-3016-D:

Покрытие поверхности (окраска) порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации.

Номер
на чертеже

Наименование

Количество

Материал

1

Корпус

1

Чугун DIN GG25 = GB HT250

соответствие стандартам JIS, ANSI/SAE, UNI, AFNOR, BS, Wr.nr.

2

Сетка



Нержавеющая сталь JIS SUS304 = AISI/SAE 304 =
GB OCr18Ni9

3

Прокладка крышки фильтра
(размеры в таблице ниже)

Ду

Dвнеш х Dвнутр хТолщ. (мм)

15

40 x 30 х 2 мм

20

40 x 30 х 2 мм

25

46 x 33 х 2 мм

32

48 x 36 х 2 мм

40

60 x 42 х 2 мм

50

60 x 42 х 2 мм



1

Терморасширенный графит (ТРГ)

4

Крышка фильтра

1

DIN GG25 (описан выше)

Диаграмма Давление / Температура для фильтра сетчатого резьбового чугунного YS-3016-D:

YS3016D фильтр сетчатый муфтовый

Диаграмма определяет рабочую область для фильтра сетчатого резьбового чугунного в координатах

Давление (в барах приборного) / Температура (° C).

Разрешенные и запрещенные положения в установке фильтра YS-3016-D сетчатого резьбового чугунного.

YS3016D фильтр сетчатый муфтовый

YS3016D фильтр сетчатый муфтовый

YS3016D фильтр сетчатый муфтовый

YS3016D фильтр сетчатый муфтовый

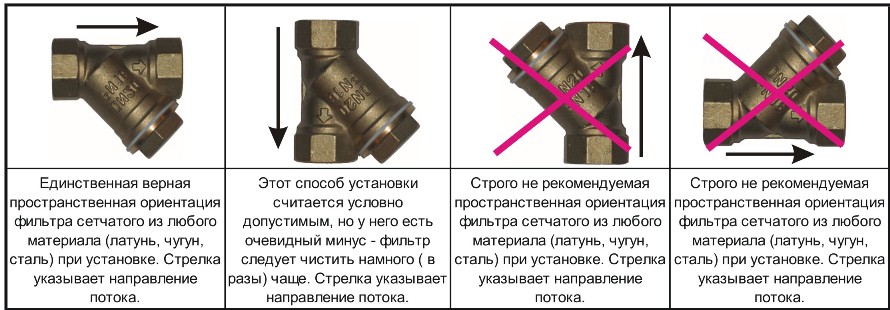

Единственная верная пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.

Этот способ установки считается условно допустимым, но у него есть очевидный минус - фильтр следует чистить намного (в разы) чаще Стрелка указывает направление потока.

Строго не рекомендуемая пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.

Строго не рекомендуемая пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.

Описание присоединительных размеров + подходящих стандартов присоединения

Тип присоединения:

Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.

Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения

ГОСТ 6357-81 - Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.

ISO R228

EN 10226

DIN 259

BS 2779

JIS B 0202

Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения

G, наружная или внешняя (в англоязычной литературе -  male, external) - основное

BSPP, наружная или внешняя (в англоязычной литературе -  male, external) - частое

BSP, наружная или внешняя (в англоязычной литературе -  male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT)

PF, наружная или внешняя (в англоязычной литературе -  male, external) - японское по JIS - не очень частое

Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).

R, наружная или внешняя (в англоязычной литературе -  male, external) - основное

BSPT, наружная или внешняя (в англоязычной литературе -  male, external) - частое

PT, наружная или внешняя (в англоязычной литературе -  male, external) - японское по JIS - не очень частое
