ДМ2005Сг манометры сигнализирующие

Цена по запросу

ДМ2005Сг манометры сигнализирующиеМанометры, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2005Сг, ДВ2005Сг и ДА2005Сг предназначены для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Исполнения ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс и ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс - коррозийностойкие, выполнены из нержавеющей стали.

Исполнения ДМ2005Сг1Ех, ДВ2005Сг1Ех и ДА2005Сг1Ех и ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс являются взрывозащищенными с видом взрывозащиты "взрывонепроницаемая оболочка".

ДМ2005Сг манометры сигнализирующие

ДМ2005Сг манометры сигнализирующие

ДМ2005Сг манометры сигнализирующие

Технические характеристики

Тип прибора

ДМ2005Сг, ДВ2005Сг, ДА2005Сг

ДМ2005Сг, ДВ2005Сг, ДА2005Сг (IP54)

ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс

ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

ДМ2005Сг1ЕхКс, ДВ2005Сг1ЕхКс, ДА2005Сг1ЕхКс

Диаметр корпуса

160 мм

Степень защиты

IP40; IP53 - по заказу

IP54

IP54; IP65

IP54

IP54

Класс точности

1.5; 1.0 - по заказу

Маркировка взрывозащиты

нет

"1Ех d IIВ Т4 Gb" взрывонепроницаемая оболочка

Климатическое исполнение

У2; Т2

Тип электроконтактного устройства

Прямые контакты

Температура окружающей среды

-60…+70°С

Фланец

Отсутствует; Задний

Отсутствует; Задний

Отсутствует; Задний

Задний

Задний

Расположение штуцера

Радиальное

Виброзащита

L1 (от 5 до 35 Гц с амплитудой 0,35 мм)

Межповерочный интервал

2 года

Корпус

Сталь;
Алюминиевый сплав

Нержавеющая сталь

Нержавеющая сталь

Алюминиевый
сплав

Алюминиевый
сплав

Стекло

Органическое;
Литое

Силикатное;
Безопасное

Силикатное;
Безопасное

Органическое

Органическое

Трубчатая пружина

Медный сплав;
Железоникелевый сплав

Медный сплав;
Железоникелевый сплав

Нержавеющая сталь

Медный сплав

Железоникелевый сплав

Держатель

Медный сплав;
Сталь

Медный сплав

Нержавеющая сталь

Медный сплав

Нержавеющая сталь

Механизм

Медный сплав;
Нержавеющая сталь;
Сталь 08КП

Медный сплав;
Нержавеющая сталь

Нержавеющая сталь

Медный сплав

Нержавеющая сталь

Резьба присоединительного штуцера

М20*1,5-8g;
K1/2;
G1/2-B

М20*1,5-8g; K½;
G½-B (G½-В, К½ - для диапазонов показаний до 600 кгс/см²)

М20*1,5-8g; K½;
G½-B (G½-B, К½ - для диапазонов показаний до 600 кгс/см²)

М20*1,5-8g;
K½;
G½-B

М20*1,5-8g;
K½;
G½-B

Масса прибора, не  более

1,6 кг

1,6 кг

1,0 кг

5,5 кг

5,5 кг



Метрологические характеристики

Наименование прибора

Диапазон

ДВ2005Сг; ДВ2005СгКс; ДВ2005Сг1Ex; ДВ2005Сг1ExКс

-100...0 кПа

-1...0 кгс/см2

ДА2005Сг; ДА2005СгКс; ДА2005Сг1Ех; ДА2005Сг1ЕхКс

-100...60 кПа

-1...0,6 кгс/см2

-100...150 кПа

-1...1,5 кгс/см2

-100...300 кПа

-1...3 кгс/см2

-100...500 кПа

-1...5 кгс/см2

-0,1...0,9 МПа

-1...9 кгс/см2

-0,1...1,5 МПа

-1...15 кгс/см2

-0,1...2,4 МПа

-1...24 кгс/см2

ДМ2005Сг; ДМ2005СгКс; ДМ2005Сг1Ех; ДМ2005Сг1ЕхКс

0...100 кПа

0...1 кгс/см2

0...160 кПа

0...1,6 кгс/см2

0...250 кПа

0...2,5 кгс/см2

0...400 кПа

0...4 кгс/см2

0...600 кПа

0...6 кгс/см2

0...1 МПа

0...10 кгс/см2

0...1,6 МПа

0...16 кгс/см2

0...2,5 МПа

0...25 кгс/см2

0...4 МПа

0...40 кгс/см2

0...6 МПа

0...60 кгс/см2

0...10 МПа

0...100 кгс/см2

0...16 МПа

0...160 кгс/см2

0...25 МПа

0...250 кгс/см2

0...40 МПа

0...400 кгс/см2

0...60 МПа

0...600 кгс/см2

0...100 МПа

0...1000 кгс/см2

0...160 МПа

0...1600 кгс/см2

Параметры сигнализирующего устройства

Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:

 - V (базовое исполнение) - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.

 - III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.

 - IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.

 - VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.

При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке.

По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.

Напряжение внешних коммутируемых цепей:

 - 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;

 - 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока.

Разрывная мощность контактов для сигнализирующего устройства:

 - со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;

 - с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока.

Значение коммутируемого тока:

 - для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;

 - для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А.

Предел допускаемой основной промышленности срабатывания сигнализирующего устройства:

 - для сигнализирующего устройства со скользящими контактами ±2,5%;

 - для сигнализирующего устройства с магнитным поджатием контактов ±4%.

Подключение осуществляется четырехжильным кабелем, сечение жил - от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.

Электрическая цепь при подключении должна быть обесточена.

Структура заказа

ДМ2005Сг

У2

10

МПа

-

-

-

-

III

ЭКМ

-

МП

Тип прибора:

 - ДМ2005Сг; ДМ2005Сг(IP54); ДМ2005СгКс; ДМ2005Сг1Ех; ДМ2005Сг1ЕхКс (манометр);

 - ДВ2005Сг; ДВ2005Сг (IP54); ДВ2005СгКс; ДВ2005Сг1Ех; ДВ2005Сг1ЕхКсг (вакуумметр);

 - ДА2005Сг; ДА2005Сг (IP5); ДА2005СгКс; ДА2005Сг1Ех; ДА2005Сг1ЕхКс(мановакуумметр)























Климатическое исполнение:

 - У2;

Т2





















Верхнее значение диапазона показаний

(см. Метрологические характеристики)



















Единица измерения:

 - кгс/см2;

 - кПа;

 - МПа

















Класс точности















Измеряемая среда:

-//- (базовое);

Кис (кислород)













Конструктивное исполнение:

-//- (радиальный штуцер без фланца);

Ф (радиальный штуцер с задним фланцем)











Степень защиты:

 IP40; IP53; IP54;IP65









Исполнение сигнализирующего устройства:

 - III;

IV;

V (базовое);

VI







Исполнение ЭКМ





Резьба штуцера:

M20x1,5-8g (базовое) ;

G1/2-B;

K1/2



Дополнительные требования:

МП (магнитное поджатие);

Обезж.( обезжиривание);

Зажим (зажим (хомут));

АЭС (атомное исполнение, класс безопасности 4);

АЭС-Кл.б.3 (атомное исполнение, класс безопасности 3);

Черта (черта на шкале);

Э (экспортное исполнение);

ПЛ (пломба);

Табл.( табличка);

П.П.С (отметка о первичной поверке на стекле);

П.П.Пас (отметка о первичной поверке в паспорте);

ЦСМ (поверка ЦСМ)

Опции

-  Исполнение ЭКМ - по требованию потребителя приборы поставляются с сигнализирующим устройством перед циферблатом.

-  Магнитное поджатие - по требованию потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства.

-  Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода.

-  Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью.

-  Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4).

-  Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт.

-  Демпфер - с демпфером поставляются приборы ДМ2005Сг, ДВ2005Сг, ДА2005Сг с диапазоном показаний со 100 кгс/см2; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе.

-  Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат в примечании к заказу необходимо указать на какой отметке

-  Пломбировка - по требованию потребителя приборы пломбируются.

-  Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора.

-  Заводской номер - по требованию потребителя приборы поставляются с заводским номером.

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.

Пример обозначения: ДМ2005СгУ2 - 10 МПа - III - ЭКМ - МП  - Пл.

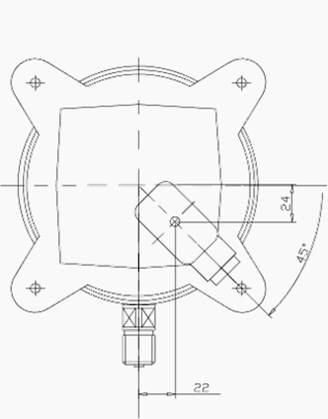

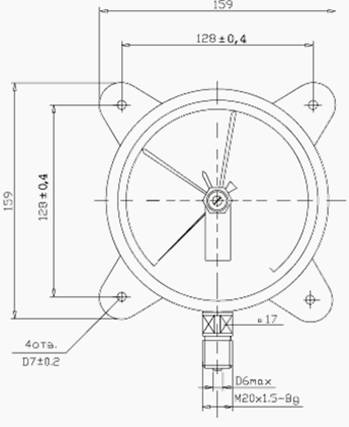

Чертежи

ДМ2005Сг - радиальное расположение штуцера без фланца

ДМ2005Сг манометры сигнализирующие

ДМ2005Сг - радиальное расположение штуцера с задним фланцем

ДМ2005Сг манометры сигнализирующие

ДМ2005Сг - присоединительный штуцер

ДМ2005Сг манометры сигнализирующие

Разъём (под кабель)

ДМ2005Сг манометры сигнализирующие

Разъём штепсельный (розетка)

ДМ2005Сг манометры сигнализирующие

Документация для ДМ2005Сг манометры сигнализирующие


> ДМ2005Сг, ДВ2005Сг, ДА2005Сг манометры, вакуумметры и мановакуумметры показывающие сигнализирующие. Руководство по эксплуатации (.pdf)


> ДА2005Сг1Ех; ДМ2005Сг1Ех; ДВ2005Сг1Ех манометры, вакуумметры и мановакуумметры показывающие сигнализирующие взрывозащищенные. Руководство по эксплуатации (.pdf)
