Главная / Каталог / Манометры / ДМ2010ф

ДМ2010ф манометры электроконтактные, вакуумметры ДВ2010ф, мановакуумметры ДА2010ф

Цена по запросу

ДМ2010ф манометры электроконтактные, вакуумметры ДВ2010ф, мановакуумметры ДА2010фМанометры избыточного давления, вакуумметры и мановакуумметры показывающие сигнализирующие ДМ2010ф, ДА2010ф, ДВ2010ф позволяют измерить избыточное и вакуумметрическое давление некристаллизующихся жидкостей, газов и паров, неа­грессивных к материалам деталей, контактирующих с измеряемой средой, в т.ч. кислорода, и замыкания или размыкания электриче­ских цепей при достижении заданного предела давления.


Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента.

Используется два вида таких элементов:

- на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;

- на пределы свыше 100 кгс/м2 - полуторавитковая пружина.


Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.


Напряжение коммутации не более 380 В переменного и 220 В постоянного тока; сила тока не более 0,5 А для сигнализирующего устройства со скользящими контактами и не более 1 А для сигнализирующего устройства с магнитным поджатием контактов.


Разрывная мощность скользящих контактов 10 Вт постоянного и 20В•А переменного тока, контактов с магнитным поджатием 30Вт постоянного и 50В•А переменного тока.

Технические характеристики

Температура окружающего воздуха

от -50 до +60°C

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Диаметр корпуса

100 мм

Резьба штуцера

М20х1,5

Виброзащищенность

группа N2 по ГОСТ 12997-84

Класс точности

1,5 (по заказу 1,0 на пределы 0,4-60 МПа)

Степень защиты приборов

IP40 (по заказу IP53, IP54)

Средний срок службы

10 лет

Масса не более

0,6 кг

Материал корпуса

сталь

Стекло

органическое (по заказу техническое)

Штуцер, трубчатая пружина

латунь, бронза

Трибко-секторный механизм

бронза, латунь, нержавеющая сталь

Циферблат

алюминиевый сплав, окрашенный в белый цвет

Нормы упаковки

ш*г*в см(инд)

ш*г*в см(общ)

вес (кг)

кор./шт

15,7*15,7*16,3

50*35*35

0,5

12

Пределы измерений в МПа

ДМ2010ф

от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160

ДА2010ф

от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4

ДВ2010ф

от -0,1 до 0

Варианты исполнения корпуса

Техническое стекло

Степень защиты - IP53, IP54 (материал корпуса нержавеющая сталь)

ДМ2010ф манометры электроконтактные, вакуумметры ДВ2010ф, мановакуумметры ДА2010ф

ДМ2010ф манометры электроконтактные, вакуумметры ДВ2010ф, мановакуумметры ДА2010ф

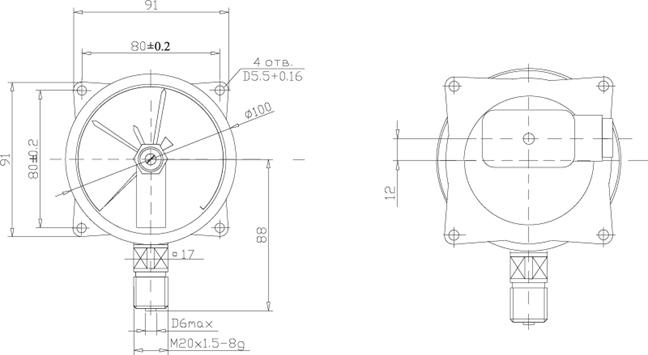

Чертеж

ДМ2010ф манометры электроконтактные, вакуумметры ДВ2010ф, мановакуумметры ДА2010ф



ДМ2010ф манометры электроконтактные, вакуумметры ДВ2010ф, мановакуумметры ДА2010ф Дополнительная информация

Код

Наименование изделия

Примечание



Механизм с держателем



0107

ДВ2010ф, ДА2010ф, ДМ2010ф

-0,1...0; -0,1...2,4; 0...10 МПа

0108

ДМ2010ф

40...60 МПа

0109

ДМ2010ф

100...160 МПа

0202

Контактная группа ДМ2010ф



0301

Клемная коробка ДМ2010ф



0401

Циферблат ДМ2010ф



0501(1)

Стекло ДМ2010ф (техническое)



0605(1)

Обечайка ДМ2010ф (высокая)



0703

Корпус ДМ2010ф



0802

Стрелка ДМ2010ф



1004

Прокладки ДМ2010ф



В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.  В стандартном исполнении используется магнитное поджатие.


Исполнение III

Два размыкающих контакта
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) - красная

Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта замкнуты;
- между уставками первый контакт разомкнут, второй замкнут;
- после второй (max) уставки оба контакта разомкнуты.


Исполнение IV

Два замыкающих контакта
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) - синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки оба контакта разомкнуты;
- между уставками первый контакт замкнут, второй разомкнут;
- после второй (max) уставки оба контакта замкнуты.

Исполнение V

Первый размыкающий, второй замыкающий
Первая уставка(min, левая) - синяя
Вторая уставка (max, правая) - синяя
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт замкнут, второй разомкнут;
- междууставками оба контакта разомкнуты;
- после второй (max) уставки первый контакт разомкнут, второй замкнут.

Исполнение VI

Первый замыкающий, второй размыкающий
Первая уставка(min, левая) - красная
Вторая уставка (max, правая) - красная
Состояние контактов при положении стрелки:
- до первой (min) уставки первый контакт разомкнут, второй замкнут;
- между уставками оба контакта замкнуты;
- после второй (max) уставки первый контакт замкнут, второй разомкнут.

Пример заказа

Тип

Исполнение электроконтактной группы

Диапазон показаний

Единицы измерения

Класс
точности

Фланец

Расположение
штуцера

Степень
защиты

Манометр ДМ2010ф



Мановакуумметр ДА2010ф



Вакуумметр ДВ2010ф

исп. V (по умолч.)



исп. III



исп. IV



исп. VI

См. Пределы измерений

- МПа



- кПа



- кгс/см2



- бар

- 1,5 (по умолч.)



- 1,0

фланец по умолчанию

- РШ - радиальный штуцер (по умолч.)



- ОШ - осевой штуцер

- IP40 (по умолч.)



- IP53



- IP54

Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, тех. стекло с РМ, номер, пломба и др.
