Главная / Каталог / Манометры / МП3-У

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

Цена по запросу

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-УМанометры избыточного давления, вакуумметры и мановакуумметры показывающие МП3-У, ВП3-У, МВП3-У позволяют измерить избыточное и вакуумметрическое давление неагрессивных, некристаллизующихся жидкостей, пара и газа, в т. ч. кислорода, хладона, ацетилена.


Действие приборов основано на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента.

Используется два вида чувствительных элементов:

- на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина;

- на пределы свыше 100 кгс/м2 - полуторавитковая пружина.


Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.

Технические характеристики

Температура окружающей среды

от -50 до +60 °С

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Диаметр корпуса

100 мм

Резьба штуцера

М20х1,5 (по заказу G1/2 для 0,6; 1; 1,6; 2,5 МПа)

Виброзащищенность

группа L3 по ГОСТ 12997-84

Класс точности

1,5 (по заказу 1,0 на пределы 0,4-60 МПа)

Степень защиты приборов

IP40 (по заказу IP53, IP54)

Средний срок службы

10 лет

Масса не более

0,5 кг

Материал корпуса

сталь

Стекло

техническое

Штуцер, трубчатая пружина

латунь, бронза

Трибко-секторный механизм

бронза, латунь, нержавеющая сталь

Циферблат

алюминиевый сплав, окрашенный в белый цвет

Нормы упаковки

тип

ш*г*в см(инд)

ш*г*в см(общ)

вес (кг)

кор./шт

МП3-У

11,3*13,5*4,5

42*37*32

0,5

63

МП3-У ОШ

11*11*10

39*36*45

0,5

24

Пределы измерений в МПа

(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)

МП3-У

от 0 до 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160

МВП3-У

от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4

ВП3-У

от -0,1 до 0

Варианты исполнения корпуса

Радиальный штуцер с задним фланцем

Осевой штуцер без фланца

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

Осевой штуцер с передним фланцем

Степень защиты IP53, IP54 (материал корпуса - нержавеющая сталь)

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

Дополнительные опции:

- безопасное стекло (safety glass);

- регулируемая красная стрелка, указывающая максимально допустимое давление.

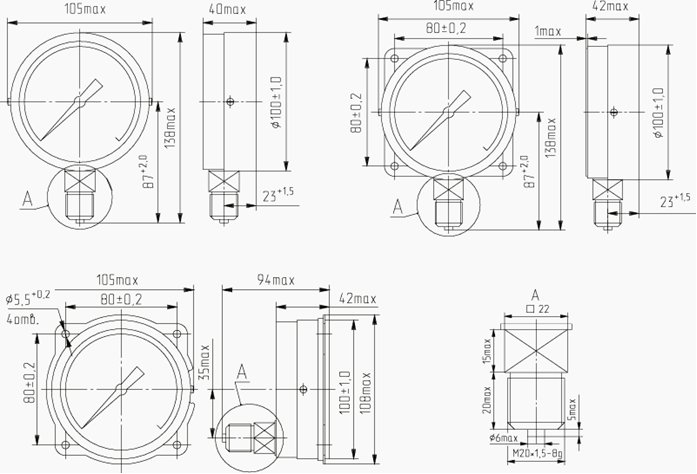

Чертеж

МП3-У манометры технические, вакуумметры ВП3-У и мановакуумметры МВП3-У

Пример заказа

Тип

Исполнение электроконтактной группы

Диапазон показаний

Единицы измерения

Класс
точности

Фланец

Расположение
штуцера

Степень
защиты

Манометр

МП3-У



Мановакуумметр МВП3-У



Вакуумметр ВП3-У

Нет (по умолч.)

См. пределы измерений

- МПа

- кПа

- кгс/см2

- бар

- 1,5 (по умолч.)

- 1,0

- Без фланца (по умолч.)

- Ф - фланец

- РШ - радиальный штуцер (по умолч.)

- ОШ - осевой штуцер

- IP40 (по умолч.)

- IP53

- IP54
