Главная / Каталог / Манометры / МТС

МТС манометры самопишущие

Цена по запросу

МТС манометры самопишущиеСамопишущие манометры «МТС» предназначаются для измерения вакуумметрического и избыточного давления газов и жидкостей, не воздействующих агрессивно на материал манометра. Манометры МТС производят запись на дисковой диаграмме.

Исполнения МТС

Тип

Описание

МТС-711М1

манометр самопишущий с приводом диаграммного диска от электродвигателя

МТС-712М1

манометр самопишущий с приводом диаграммного диска от часового механизма

МТ2С-711М1

манометр самопишущий двухзаписной с приводом диаграммного диска от электродвигателя

МТ2С-712М1

манометр самопишущий двухзаписной с приводом диаграммного диска от часового механизма

ВТС-711М1

вакуумметр самопишущий с приводом диаграммного диска от электродвигателя

ВТС-712М1

вакуумметр самопишущий с приводом диаграммного диска от часового механизма

ВТ2С-711М1

вакуумметр самопишущий двухзаписной с приводом диаграммного диска от электродвигателя

ВТ2С-712М1

вакуумметр самопишущий двухзаписной с приводом диаграммного диска от часового механизма

МВТС-711М1

мановакуумметр самопишущий с приводом диаграммного диска от электродвигателя

МВТС-712М1

мановакуумметр самопишущий двухзаписной с приводом диаграммного диска от часового механизма

МВТ2С-711М1

мановакуумметр самопишущий двухзаписной с приводом диаграммного диска от электродвигателя

МВТ2С-712М1

мановакуумметр самопишущий с приводом диаграммного диска от часового механизма

МТ-711РМ1

манометр самопишущий с пневматическим изодромным регулирующим устройством с приводом диаграммного диска от электродвигателя

МТ-712РМ1

манометр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от часового механизма

ВТ-711РМ1

вакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от электродвигателя

ВТ-712РМ1

вакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от часового механизма

МВТ-711РМ1

мановакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от электродвигателя

МВТ-712РМ1

мановакуумметр самопишущий с пневматическим регулирующим устройством с приводом диаграммного диска от часового механизма

Технические характеристики МТС

Характеристики

Значения

Полное наименование

МТС манометры самопишущие

Класс точности

1

Диапазон записи давления, кгс/см2:

- МТС-711М1; МТС-712М1; МТ2С-711М1; МТ2С-712М1; МТ-711РМ1; МТ-712РМ1

0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…160; 0…250; 0…400; 0…600

- ВТС-711М1; ВТС-712М1; ВТ2С-711М1; ВТ2С-712М1; ВТ-711РМ1; ВТ-712РМ1

-0,6…0; -1…0

- МВТС-711М1; МВТС-712М1; МВТ2С-711М1; МВТ2С-712М1; МВТ-711РМ1; МВТ-712РМ1

-1…0…0,6; -1…0…1,5; -1…0…3; -1…0…5; -1…0…9; -1…0…15; -1…0…24

Время одного оборота диаграммы, ч

24

Питание МТС-711М1; МТ2С-711М1; ВТС-711М1; ВТ2С-711М1; МВТС-711М1; МВТ2С-711М1; МТ-711РМ1; ВТ-711РМ1; МВТ-711РМ1 от сети переменного тока:

- напряжение, В

220+22/-33

- частота, Гц

50 ± 1; 60 ± 1

Давление воздуха для питания пневматической части, кгс/см2

1,4 ± 0,14

Диапазон изменения пневматического сигнала, кгс/см2

0,2…1

Длина линии связи для передачи пневматического сигнала, м, не более

300

Предельные значения диапазона настройки регулирующего устройства, %

5…250

Время изодрома, с

3…6·103

Температура окружающей среды, °С

от -10 до +60

Климатическое исполнение

УХЛ4; Т3

Относительная влажность при температуре +35°С:

- для исполнения УХЛ, %, не более

80

- для исполнения Т, %, не более

100

Степень защиты от пыли и воды

IP40; IP54

Присоединительная резьба

М20х1,5

Габаритные размеры, мм

280х340х125

Масса МТС, кг, не более

9

Изготавливаются по

ТУ 311-0225626.111-91

Код ОКП

42 1213

Обозначение манометра МТС при заказе

При заказе указывается:

- тип прибора;

- класс точности;

- диапазон записи;

- номер ТУ.


Пример обозначения манометра МТС-712М1, класса точности 1 с диапазоном записи от 0…16 кгс/см2: «Манометр МТС-712М1-1-0-16 кгс/см2 ТУ 311-0225626.111-91».
Манометр МТ-711РМ1 с диапазоном записи от 0…16 кгс/см2, класса точности манометрической части 1 и регулирующего устройства - 1,5: «Манометр МТ-711РМ1-0-16 кгс/см2-1-1,5 ТУ 311-0225626.111-91».

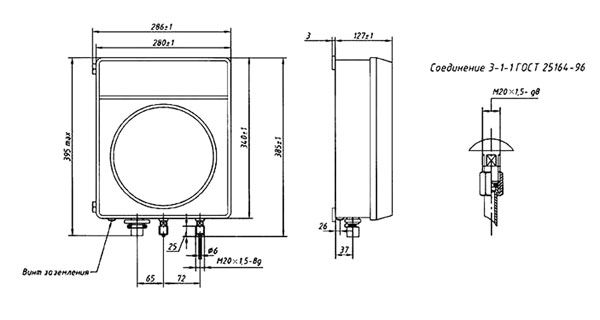

Чертеж МТС

МТС манометры самопишущие

Документация для МТС манометры самопишущие


> МТС, ВТС, МВТС манометры, вакуумметры, мановакуумметры РЭ (.pdf)
