МЭП-3500 привод электрический

Цена по запросу

МЭП-3500 привод электрический

Электрический привод МЭП-3500 предназначен для перемещения затворных частей запорно-регулирующих клапанов (ИК-3/10 клапаны импульсные, ИК-25 клапаны импульсные, КЗР клапаны запорно-регулирующие, КЗРУС клапаны запорно-регулирующие угловые) и регулирующих гидроэлеваторов (РГ гидроэлеваторы регулирующие) по сигналу управления от управляющего звена.

Конструктивно механизм МЭП-3500 представляет собой цилиндрический редуктор. На выходном валу колеса редуктора установлена винтовая передача, преобразующая вращательное движение колеса в поступательное движение выходного органа механизма.

Шестерня редуктора установлена непосредственно на выходном валу двигателя. Питание двигателя осуществляется от платы модуля питания привода.

Переключение параметров питания двигателя при его останове (проскальзывании от нагрузки) реализуется программно.

Электрические приводы МЭП-3500 выпускаются с шаговыми двигателями и с усилием на штоке 3500 Н. Максимальный условный ход механизмов составляет 30 мм и имеет непрерывную настройку по положению в сторону уменьшения посредством регулировочных упорных гаек настройки хода, что позволяет использовать механизмы с арматурой любого нестандартного хода до 30 мм.

Скорость перемещения выходного органа механизма имеет четыре значения: 5; 10; 15 и 20 мм/мин, которая настраивается программно и выбирается потребителем в при установке на арматуру. Присоединение на арматуру – фланцевое диаметр фланца 35 мм.

Возможна поставка механизмов с дополнительными функциями, позволяющими отслеживать положение выходного органа механизма по ходу, а соответственно и положение затвора арматуры и производить изменение положения затвора  через ПК и другими  внешними системами через интерфейс связи RS485.

Механизмы имеют питание: ~230 В, 50 Гц и два типа управления: тип «Б» - трехпозиционный "сухой контакт" (такое управление обеспечивают блоки, имеющие выходы в виде транзисторных ключей или контактов реле) и тип «В» - трехпозиционный управляющий сигнал ~230 В, 50 Гц, питание осуществляется управляющим сигналом.

Технические характеристики

Наименование

Значение

Механические

Тип исполнительного механизма

Прямоходный с постоянной скоростью

Усилие отключения

3500 Н

Скорость хода штока

Переключаемая, 30 мм/мин; 25 мм/мин; 20 мм/мин; 15 мм/мин

Рабочий ход механизма

От 2 до 30 мм с непрерывной регулировкой

Степень защиты

IP54

Масса не более, кг

4,2 кг

Условия эксплуатации

Температура окружающей среды: -30…+50°С.

Относительная влажность воздуха до 95%

Срок службы

Не менее 15 лет

Электрические

Номинальное напряжение питания

Тип «Б» ~ 230 В, 50 Гц (постоянно включено);

тип «В» ~ 230 В , 50 Гц в момент сигнала управления.

Управление механизмом

Для типа «Б» - трехпозиционное «Сухой контакт» или открытый коллектор;

 для типа «В» - трехпозиционное ~ 230, 50 Гц

Потребляемая мощность

Не более 30 ВА

Рабочий режим

S1,

Режим работы S4 повторно-кратковременный реверсивный с частыми пусками ПВ40 при максимальной нагрузке по ГОСТ 183. Частота включений не более 1200 в час

Подключения механизма

Клеммные зажимы 1,5 мм2, кабельные вводы для кабеля с диаметром от 4 до 10мм

Класс защиты от поражения электрическим током

1

Структура заказа

МЭП

3500

/ХХ

30

Б

Ф

57

35

ХХ

Механизм электрический прямоходный

















Рабочее усилие перестанови выходного органа, Н















Полное время максимального хода, с













Максимальный ход выходного органа, мм











Тип питания по ТУРБ 300008266.012-2002









Тип механического присоединения: фланцевое







Размер вылета присоединительной втулки относительно привалки посадочного места





Размер диаметра присоединения посадочного места арматуры



Исполнение по наличию дополнительных функций (при отсутствии не указывается)

Дополнительные функции

Наименование функции и краткая характеристика

Исполнение механизма

00

01

02

03

04

05

Интерфейс для внешней связи RS485

-

+

+

-

+

+

Датчик положения выходного органа (токовый выход) 4-20 мА, подстраиваемый под ход арматуры методом калибровки при настройке хода механизма

-

+

+

-

+

+

Релейные выходы включателей по положению: нормально разомкнутые контакты ~ 230 В,5 А

-

-

+

-

-

+

Стандартный комплект поставки:

 - МЭП-3500 привод электрический.

 - Паспорт.

 - Руководство по эксплуатации.

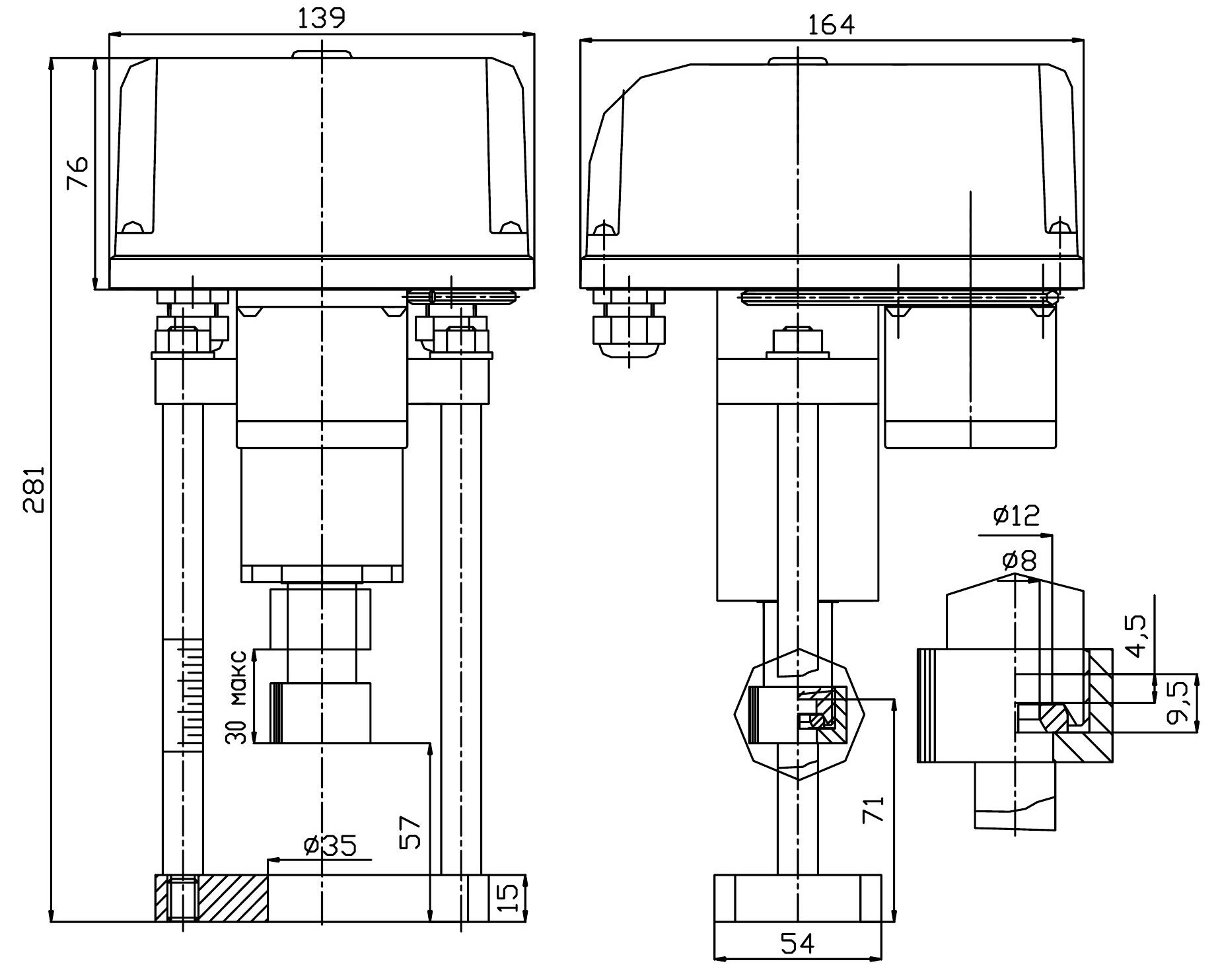

Габаритный чертеж

МЭП-3500 привод электрический

Скачать

МЭП-3500 привод электрический (тип питания Б). Программа удалённого администрирования (zip)

Документация для МЭП-3500 привод электрический


> МЭП-3500 привод электрический (тип питания Б). Руководство по эксплуатации. (.pdf)


> МЭП-3500 привод электрический (тип питания В). Руководство по эксплуатации. (.pdf)


> МЭП-3500 привод электрический с КСТ. Руководство по эксплуатации. (.pdf)


> МЭП-3500 привод электрический. Паспорт (.pdf)


> МЭП-3500 привод электрический. Регулировка (.pdf)
