РДПД, РПДПД регуляторы давления и перепада давления прямого действия

Цена от 33 140 руб.
подробнее о цене: …

РДПД, РПДПД регуляторы давления и перепада давления прямого действияРегуляторы давления РДПД и перепада давления РПДПД предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам прибора. Регуляторы относятся к автоматическим устройствам прямого действия, работающим без внешнего источника энергии.

Типовое применение: поддержание заданного давления или перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий, поддержание давления пара в пастеризационно-охладительных установках, стабилизация давления воды в системах холодного водоснабжения и т.д.

Регуляторы выпускаются по СНИЦ. 423 117.050 ТУ.

Имеется Декларация соответствия техническому регламенту таможенного союза.

Отличительные особенности:

- Работает от энергии регулируемой среды без внешнего источника энергии.

- Разгруженный по давлению седельный клапан.

- Абсолютно герметичный сальниковый узел, не требующий обслуживания.

- Уплотнение в затворе «металл по металлу».

- Конструкция регулятора исключает возможность деформации штока и перекоса клапана.

- Сильфонный чувствительный узел.

- Широкий диапазон настроек.

- Небольшая величина нерегулируемой протечки в затворе.

- Простота настройки и обслуживания, полностью ремонтопригоден.

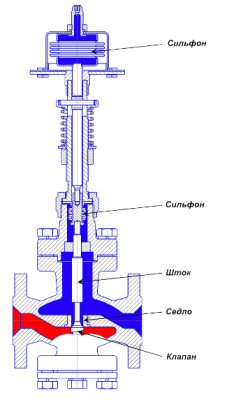

Главная особенность регуляторов РДПД и РПДПД — применение вместо традиционного сальникового уплотнения разделительного сильфона с дублирующим уплотняющим кольцом, что полностью исключает возможность протечки регулируемой среды через сальниковый узел в течение всего срока эксплуатации.

Варианты исполнения регуляторов РДПД и РПДПД

- РДПД-НО — регулятор давления «после себя» (нормально открытый).

- РДПД-НЗ — регулятор давления «до себя» (нормально закрытый).

- РПДПД — регулятор перепада давления (нормально открытый).

Установка регулятора давления РДПД и перепада давления РПДПД

Регулятор устанавливается на горизонтальном участке трубопровода в месте, доступном для осмотра, настройки и ремонта. Направление стрелки на корпусе регулятора должно совпадать с направлением потока среды в трубопроводе. При монтаже рекомендуется выдерживать до регулятора прямой участок трубопровода длиной не менее 5 условных проходов.

Положение регулятора на трубопроводе — вертикальное.

Перед регулятором рекомендуется устанавливать сетчатый фильтр.

Технические характеристики РДПД, РПДПД

Характеристики

Значения

Диаметр условного прохода DN, мм

15

20

25

Условная пропускная способность KN, м3/ч, ±10%

1; 1,6; 2,5

1,6; 2,5; 4

6,3

Номинальный ход клапана, мм

3,5+0,5

Условное давление PN, МПа

1,6

Пределы  регулирования, МПа

0,025-0,63; 0,4-1,0

Зона пропорциональности, % от верхнего предела настройки, не более

20

Зона нечувствительности, % от верхнего предела настройки, не более

4

Температура регулируемой среды, °С

от 0 до +225

Тип герметизации сальникового узла

сильфон

Температура окружающей среды, °С

от 5 до 50

Присоединение к трубопроводу

фланцевое

Масса, кг

7

8,5

9,5

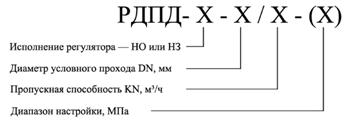

Структура заказа

РДПД

НО

15

2,5

(0,4-1,0)

ст











Материал корпусных деталей:
без обозначения – чугун;
ст – сталь 20Л;
нж – сталь 12Х18Н10Т

Диапазон настройки, МПа

Пропускная способность KN, м3

Диаметр условного прохода DN, мм

Исполнение регулятора (для РДПД):
НО – с нормально открытым регулирующим органом, регулирование давления «после себя»;
НЗ – с нормально закрытым регулирующим органом, регулирование давления «до себя»

Наименование модели:
РДПД – регулятор давления;
РПДПД – регулятор перепада давления

Примеры записи при заказе:

Регулятор давления с нормально открытым регулирующим клапаном, с условным проходом 25 мм, с пределами настройки (0,025 - 0,63) МПа: «РДПД-НО-25 (0,025 - 0,63) МПа».

Регулятор давления с нормально закрытым регулирующим клапаном, с условным проходом 25 мм и пропускной способностью 6,3 м3/ч, с пределами настройки (0,025 - 0,63) МПа: «РД-НО-25/363 (0,025 - 0,63) МПа».

Регулятор перепада давления с корпусными деталями из стали, с условным проходом 15 мм и пропускной способностью 2,5 м3/ч, с пределами настройки (0,4 - 1,0) МПа: «РПДПД-15/2,5 (0,4 - 1,0) МПа».

Комплект поставки регуляторов РДПД и РПДПД:

 - Регулятор давления РДПД или регулятор перепада давления РПДПД (согласно заказу).

 - Трубка импульсная (1 шт для РДПД , 2 шт для РПДПД).

 - Прокладка под манометр (2 шт для РДПД , 4 шт для РПДПД).

 - Манометр с пределами измерения 0 до 1,0 МПа (1 шт для РДПД , 2 шт для РПДПД).

 - Разветвитель (1 шт для РДПД , 2 шт для РПДПД).

 - Руководство по эксплуатации (паспорт).

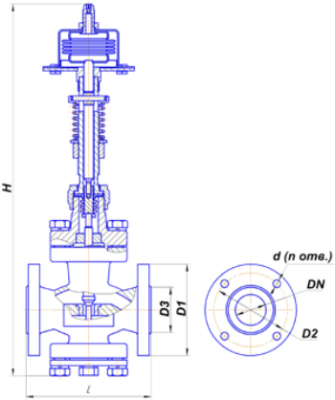

Габаритные и присоединительные размеры

РДПД, РПДПД регуляторы давления и перепада давления прямого действияРДПД, РПДПД регуляторы давления и перепада давления прямого действия

Наименование

DN

H

D1

D2

D3

L

РДПД-НО-15,

15

390

95

65

47

130

РДПД-НЗ-15,

РПДПД-15

РДПД-НО-20,

20

384

105

75

58

150

РДПД-НЗ-20,

РПДПД-20

РДПД-НО-25,

25

408

115

85

68

160

РПДПД-25

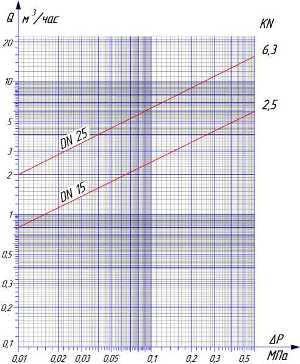

Номограмма подбора регуляторов РДПД, РПДПД

РДПД, РПДПД регуляторы давления и перепада давления прямого действия


Чтобы правильно подобрать регуляторы РДПД, РПДПД, узнать стоимость РДПД и РПДПД, купить регуляторы давления РДПД и РПДПД, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdteplocontrol.ru

Документация для РДПД, РПДПД регуляторы давления и перепада давления прямого действия


> РДПД, РПДПД регуляторы давления и перепада давления прямого действия. Руководство по эксплуатации (.pdf)


> Регулятор давления. Опросный лист (.pdf)
