РПДС регулятор перепада давления

Цена по запросу

РПДС регулятор перепада давленияРегулятор перепада давления РПДС работает без внешнего источника энергии и служит для автоподдержания заданного перепада давления неагрессивных к материалу регулятора жидкостей, газов и паров в условиях эксплуатации, соответствующих ГОСТ 12997 для группы В4.

Детали корпуса регулятора изготавливаются из материалов: нержавеющей стали 12Х18Н10Т, чугуна СЧ 20, с тали 20Л (25Л, 30Л, 35Л, 40Л, 45Л). Выпуск регуляторов соответствует СНИЦ.423117.034ТУ.

Присоединительные размеры фланцев по ГОСТ 12815-80.


Принцип действия РПДС базируется на механизме уравновешивания силы упругой деформации пружины настройки, создаваемым регулируемой средой усилием на сильфонном узле.

Применение регуляторов: тепло-пункты, промышленные установки, системы водоснабжения и прочие объекты, в зависимости от их технической характеристики.

Возможна комплектация прибора ответными стальными приварными фланцами и фильтром соответствующего диаметра (по спец. Заказу)

Технические характеристики РПДС

Характеристики

Характеристики

Диаметры условного прохода DN , мм

15

20

25

32

40

50

65

80

100

125

150

Диапазоны настройки регулируемого давления, МПа

0,025-0,63; 0,4-1,0

Условная пропускная способность, К N , м³/ч

2,5

4

6,3

10

16,0

25,0

40,0

63,0

100,0

160,0

250,0

Условное давление PN , МПа

1,6

1,0

Зона пропорциональности, не более

10% от верхнего предела настройки

Зона нечувствительности, не более

1,6 % от верхнего предела настройки

Относительный нерегулируемый расход по пару в % от К N , не более

10,0

Относительный нерегулируемый расход для жидких сред, в % от К N , не более

0,5

Температура регулируемой среды, °C

от 0 до + 225

Масса регуляторов, кг, не более

6,5

7,7

8,5

11

14

20

26

37

52

75

92

Длина импульсной трубки, м.

1,6

Минимальный перепад давления на клапане МПа

0,1

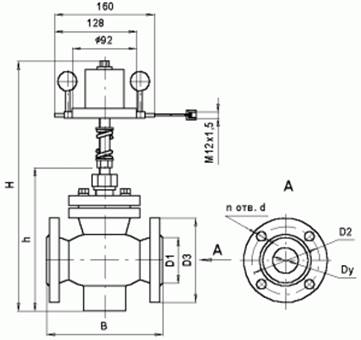

Чертеж РПДС

РПДС регулятор перепада давления


DN

D1

D2

D3

B

H

h

d

n

Масса, кг

15

47

65

95

130

390

160

14

4

6,5

20

58

75

105

150

7,7

25

68

85

115

160

405

175

8,5

32

78

100

135

180

448

208

18

11,0

40

88

110

145

200

448

208

14,0

50

102

125

160

230

504

264

20,0

65

122

145

180

290

511

271

26,0

80

133

160

195

310

521

281

37,0

100

158

180

215

350

553

313

8

52,0

125

184

210

245

400

660

420

75,0

150

212

240

280

480

742

502

92,0

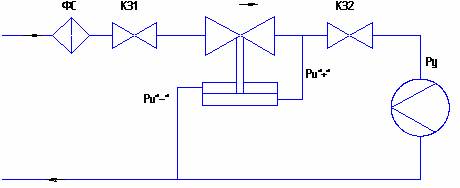

Принципиальная схема включения регулятора:



РПДС регулятор перепада давления

РПДС - сборка «НО» - регулятор расхода; регулирование перепада давлений


ФС - фильтр сетчатый;

К31, К32 - клапаны запорные;

РУ - расходное устройство;

Pu - импульсное давление.


Изделие подлежит обязательной сертификации.

Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По заказу регулятор может быть укомплектован комплектом монтажных частей.

Имеется сертификат соответствия Госстандарта России.
