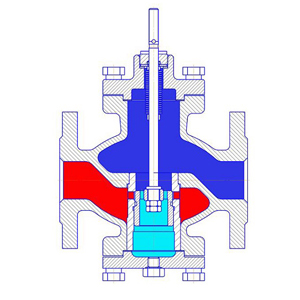

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия

Цена от 30 860 руб.
подробнее о цене: …

РД-НО РД-НЗ РР регулятор расхода и давления прямого действияРегуляторы расхода и давления РР и РД предназначены для регулирования давления, расхода (перепада давления) пара, нетоксичных и негорючих жидких и газообразных сред, неагрессивных к материалам деталей регулятора в условиях эксплуатации, установленных ГОСТ Р52931-2008 для группы В4.

Типовое применение регуляторов перепада давления: поддержание заданного давления или перепада давления в системах отопления и горячего водоснабжения жилых, административных и производственных зданий, поддержание давления пара в пастеризационно-охладительных установках, стабилизация давления воды в системах холодного водоснабжения и т.д.

Особенности:

- Работает без внешнего источника энергии.

- Герметичное сильфонное уплотнение, не требующее обслуживания.

- Разгруженный по давлению клеточный клапан.

- Уплотнение в затворе «металл по металлу».

- Конструкция регулятора исключает возможность деформации штока и перекоса клапана.

- Высоконадежная мембрана из EPDM.

- Простота настройки и обслуживания.

- Восстанавливаемые, одноканальные, однофункциональные – по ГОСТ 27.003-201.

Варианты исполнений:

- РД-НО - регулятор давления «после себя» (нормально-открытый).

- РД-НЗ - регулятор давления «до себя» (нормально-закрытый).

- РР-НО - регулятор перепада давления.


Регуляторы давления изготавливаются по выбору заказчика как с сальниковым, так и с сильфонным уплотнением по штоку (СТ12-45 и СТ14-65).

Регулятор устанавливается как на горизонтальном, так и на вертикальном участках трубопровода в месте, доступном для осмотра, настройки и ремонта. Направление стрелки на корпусе регулятора должно совпадать с направлением потока среды в трубопроводе.

При температуре рабочей среды выше 90°С необходимо подключать регулятор с применением водяного затвора (конденсационного сосуда), который устанавливается в импульсную линию регулятора.

Водяной затвор должен быть установлен выше мембранного узла регулятора. Перед регулятором необходимо устанавливать сетчатый фильтр. Регуляторы выпускаются по СНИЦ.423 117.013 ТУ.

Имеется декларация соответствия техническому регламенту таможенного союза.

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия

Технические характеристики

Диаметр условного прохода DN, мм

25

32

40

50

65

Условная пропускная способность KN, м³/ч

2,5

4

6

8*

10

4

6

8*

10

12*

14*

16

6

8*

10

12*

14*

16

20*

25

10

12*

14*

16

20*

25

32*

40

16

20*

25

32*

40

50*

60

Номинальный ход клапана, мм, не более

5

7

5

7

5

12

5

10

5

6

19

Зона пропорциональности, %, не более

10

20

10

20

10

20

10

20

10

20

40

Тип уплотнения по штоку

сильфон СТ12- 45

сальник

Масса, кг, не более с  СТ12-45

21

23,5

27

32

40

сальником или СТ14-65

23,5

26

28,5

34,5

40

Условное давление PN, МПа

1,6

Температура регулируемой среды, °С

от 0 до +180**

Температура окружающей среды, °С

от +5 до +50

Диапазоны настройки регулируемого давления, МПа

0,04÷0,16; 0,1÷0,63; 0,4÷1,0

Зона нечувствительности, % от верхнего предела настройки, не более

4

Относительная протечка в % от KN, не более

0,05

Присоединение к трубопроводу

фланцевое по ГОСТ 33259-2015 тип 21, исполнение В

Диаметр условного прохода DN, мм

80

100

125

150

Условная пропускная способность KN, м³/ч

25

32*

40

50*

60

80* 100

40

50*

60

80*

100

125*

60

80*

100

125*

160

100

125*

160

200*

250

Номинальный ход клапана, мм, не более

5

6

7,5

14

5

6,5

20

22

17

20

Зона пропорциональности, %, не более

10

20

40

10

20

40

Тип уплотнения по штоку

сильфон СТ12- 45

сильфон СТ14-65

сальник

Масса, кг, не более с  СТ12-45

53,5

56,4

-

-

сальником или СТ14-65

55,5

56,4

70

130

Условное давление PN, МПа

1,6

Температура регулируемой среды, °С

от 0 до +180**

Температура окружающей среды, °С

от +5 до +50

Диапазоны настройки регулируемого давления, МПа

0,04÷0,16; 0,1÷0,63; 0,4÷1,0

Зона нечувствительности, % от верхнего предела настройки, не более

4

Относительная протечка в % от KN, не более

0,05

Присоединение к трубопроводу

фланцевое по ГОСТ 33259-2015 тип 21, исполнение В

* исполнение по спецзаказу
** при подключении с водяным затвором


Применяемые материалы

Корпус, крышка

чугун СЧ20

сталь 20Л

12Х18Н10Т

ВЧ40

Стакан

бронза

Клапан

сталь 20Х13Л

Шток

сталь 12X18H10T

Мембрана

EPDM

Сильфон

36НХТЮ

Уплотнительное кольцо сальника

фторопласт

Структура заказа

Регулятор давления:

РД

-(Х)

Исполнение регулятора — НО или НЗ









Диаметр условного прохода DN, мм







Пропускная способность KN, м3





Диапазон настройки, МПа



Материал корпусных деталей*





Регулятор расхода:

РР-НО

-(Х)

Диаметр условного прохода DN, мм







Пропускная способность KN, м3





Диапазон настройки, МПа



Материал корпусных деталей*



Материал корпусных деталей при заказе обозначается:
- Чугун - по умолчанию не обозначается.
- Сталь - литерой «СТ».
- Нержавеющая сталь - литерой «НЖ».
- Высокопрочный чугун - литерой «ВЧ».

Примеры записи при заказе

Регулятор давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм и условной пропускной способностью 16 м3/ч, с пределами настройки (0,1 - 0,63) МПа, материал корпусных деталей - чугун: «РД-НО-50/16 (0,1 - 0,63) МПа - СНИЦ.423117.013 ТУ».

Регулятор давления с нормально закрытым регулирующим клапаном, с условным проходом 50 мм и условной пропускной способностью 16 м3/ч, с пределами настройки (0,1 - 0,63) МПа, материал корпусных деталей - чугун: «РД-НЗ-50/16 (0,1 - 0,63) МПа - СНИЦ.423117.013 ТУ».

Регулятор расхода с корпусными деталями из стали, с условным проходом 150 мм и условной пропускной способностью 160 м3/ч, с пределами настройки (0,4 - 1,0) МПа: «РР-НО-150/160 (0,4 - 1,0) МПа-СТ - СНИЦ.423117.013 ТУ».

Исполнение уплотнения по штоку указывается отдельно.

Габаритные и присоединительные размеры

РЛ(РР)-НО с сильфонным уплотнением СТ12-45

DN, мм

Нmax, мм

h, мм

L, мм

Масса, не более, кг

25

ШШГ

550(560)*

160

21,0

32

620 (655)*

560(560)*

180

23,5

40

635(685)*

570(580)*

200

27,0

50

650(715)*

570(600)*

230

32,0

65

695(735)*

600(590)*

290

40,0

80

710(785)*

600(640)*

310

53,5

100

745(745)*

600(600)*

350

56,4

*Для РД-НЗ

РД(РР)-НО с сильфонным уплотнением СТ14-65

DN, мм

Нmax, мм

h, мм

L, мм

Масса, не более, кг

125

770(810)*

645(645)*

400

70,0

150

965(965)*

715(715)*

480

130,0

*Для РД-НЗ

РД(РР)-НО с сальниковым уплотнением

DN, мм

Нmax, мм

h, мм

L, мм

Масса, не более, кг

25

600(645)*

550(560)*

160

23,5

32

620(655)*

560(560)*

180

26,0

40

635(685)*

570(580)*

200

28,5

50

650(715)*

570(600)*

230

34,5

65

695(735)*

600(590)*

290

40,0

80

710(785)*

600(640)*

310

55,5

100

745(745)*

600(600)*

350

56,4

125

770(810)*

645(645)*

400

70,0

150

965(965)*

715(715)*

480

130,0

*Для РД-НЗ

Регуляторы с раздельным сильфоном СТ12-45

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия


Регуляторы с раздельным сильфоном СТ14-65 (ДУ 125, 150)

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия


Регуляторы с раздельным сальником (ДУ 25-150)

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия

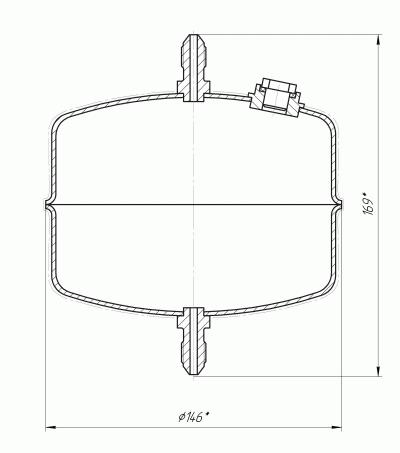

Габаритные размеры водяного затвора

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия

Принципиальные схемы включения регуляторов

А) РД - сборка «НО» - регулятор давления; регулирование давления «после себя»

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия


Б) РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия


В) РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия


ФС – фильтр сетчатый.
К31, К32 – клапаны запорные.
РУ – расходное устройство.
Pu – импульсное давление.



Изделие подлежит обязательной сертификации.

При температуре регулируемой среды свыше 90ºС рекомендуется устанавливать регуляторы РР и РД с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок её службы

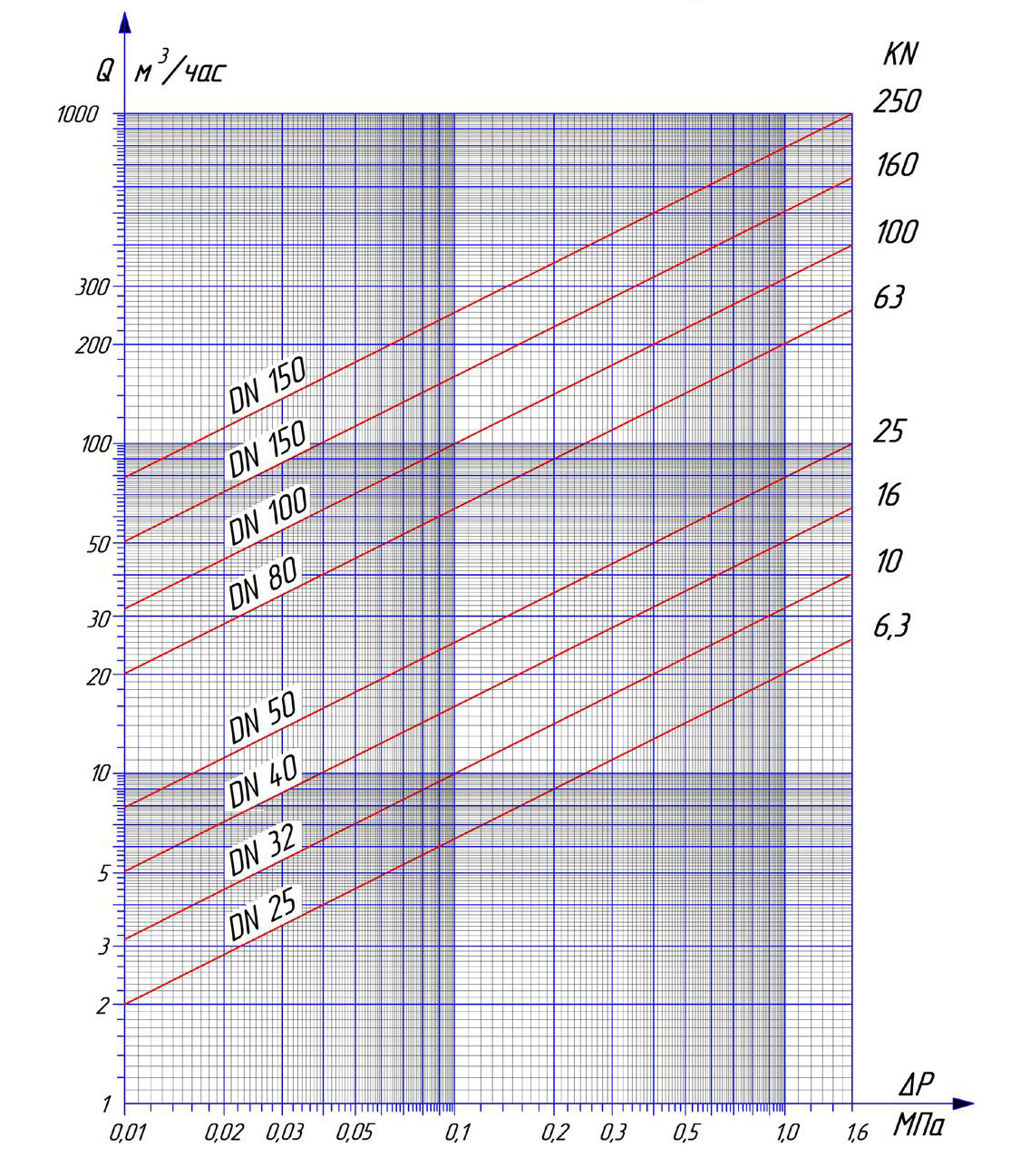

Диаграмма расхода для воды

РД-НО РД-НЗ РР регулятор расхода и давления прямого действия

Перед регулятором рекомендуется устанавливать фильтр сетчатый.

По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.

Документация для РД-НО РД-НЗ РР регулятор расхода и давления прямого действия


> РР, РД регуляторы расхода и давления ПС (.pdf)


> Регулятор давления ОЛ (.pdf)
