Главная / Каталог / Снятые с производства / РТР

РТР регулятор температуры радиатора

Цена по запросу

ВНИМАНИЕ! Регулятор РТР снят с производства, замена терморегулятор КОМФОРТ


РТР регулятор температуры радиатора

Регулятор температуры радиатора (батарей отопления) РТР, предназначен для автоматического поддержания оптимальной температуры в помещениях жилых, общественных и производственных зданий путём изменения расхода теплоносителя, подаваемого на бытовые нагревательные приборы двух и однотрубных систем водяного отопления.

Принцип действия бытового регулятора температуры основан на перемещении штока термобалона при изменении объёма термочувствительной жидкости пропорционально отклонению температуры окружающего воздуха от заданной.

Пример записи при заказе регулятора температуры радиатерного РТР диаметром условного прохода 15 мм "Регулятор температуры радиаторный РТР-15, СНИЦ 423117.019ТУ". То же, но с угловым корпусом: "Регулятор температуры радиаторный РТР-15, угловой СНИЦ 423117.019ТУ".


Рекомендуемая замена: КОМФОРТ

Технические характеристики

Наименование

Значения

Ду-15

Ду-20

Диапазон настройки, °C

10-30

Условное давление, Мпа

1,0

Максимальный перепад давления на клапане, Мпа

0,1

Условная пропускная способность, м3

1,8

2,2

Максимальная температура рабочей среды, °C

120

Средний срок службы, лет

10

Масса, кг

0,5

0,57

Присоединительные размеры

G1/2

G3/4

Регуляторы изготавливаются по СНИЦ 423.117.019 ТУ

Схемы монтажа и установки

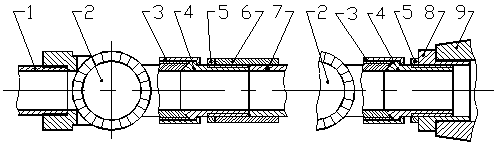

Схема монтажа РТР на трубопроводе:

а) к стальному радиатору отопления

б) к чугунному радиатору отопления

РТР регулятор температуры радиатора

1-входной трубопровод, 2-регулятор РТР, 3-гайка, 4-патрубок, 5-контргайка ГОСТ 8968-75, 6-муфта прямая ГОСТ 8954-75, 7-входной патрубок стального радиатора, 8-футерка ГОСТ 8960-75, 9-чугунный радиатор.

Примечание: детали поз.3, 4 входят в комплект поставки.

Схема установки РТР в системе радиаторов отопления:

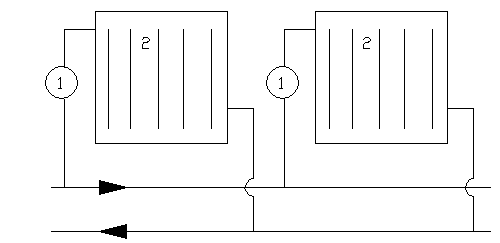

а) двухтрубной

РТР регулятор температуры радиатора

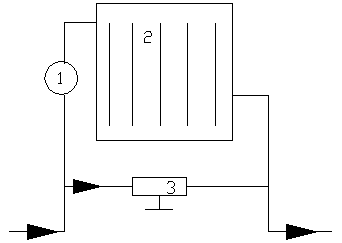

б) однотрубной

РТР регулятор температуры радиатора

1. Регулятор температуры радиатора РТР,

2. Радиатор отопления,

3. Клапан для ограничения проходного сечения перемычки.

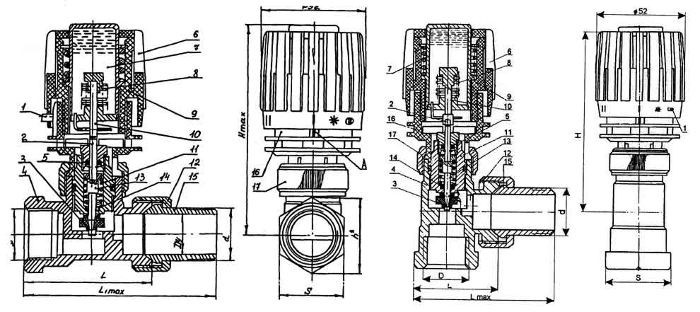

Габаритные и присоединительные размеры, масса

РТР регулятор температуры радиатора

Обозначение

Габаритные размеры, мм.

Кол-во в упаковке

Масса, кг

Ду, мм

L, мм

Lmax, мм

H, мм

D

h, мм

d

S, мм

прибора

в упаковке

СНИЦ.423.117.019

15

55

87

108

G1/2 - B

31

G1/2 - B

27

18 / 9

0,57

12,46 / 6,69

-01

20

65

99

G3/4 - B

37

G3/4 - B

32

-02

15

41,6

70,6

G1/2 - B

31

G1/2 - B

27

-03

20

48,5

79,5

G3/4 - B

37

G3/4 - B

32

РТР регулятор температуры радиатора



Возможно, для вас также представляют интерес следующие приборы:
Регулятор температуры для автоматического поддержания температуры регулируемой среды путём изменения расхода пара РТС-ДО(ДЗ)
Регулятор температуры для автоматического регулирования температуры в системах централизованного горячего водоснабжения. РТЦГВ

Если вы не нашли на нашем сайте изделия, однозначно отвечающего вашим требованиям, вы можете задать вопрос нашим специалистам или направить техническое задание.

Документация для РТР регулятор температуры радиатора


> РТР регулятор температуры РЭ (.pdf)
