Преобразователь температуры 13ТД73 преобразует температуры жидких и газообразных сред в унифицированный пневматический сигнал.
Технические характеристики 13ТД73
Характеристики
|
Значения
|
Диапазоны измерений, °C
|
от -50 до +50; от 0 до +100; от +50 до +150; от +100 до +200; от +200 до +300; от +300 до +400; от -50 до +100; от 0 до +150; от +50 до +200; от +150 до +300; от -50 до +150; от 0 до +200; от +100 до +300
|
Соединительный капилляр, м
|
1,6; 2,5; 4; 6; 10
|
Погружение термобаллона, мм
|
200; 250; 315; 400; 500
|
Классы точности
|
0,6; 1; 1,5
|
Давление питания, кгс/см2
|
1,4±0,14
|
Рабочий диапазон выходных пневматических сигналов, кгс/см2
|
от 0,2 до 1
|
Давление измеряемой среды, кгс/см2
|
64 без защитной гильзы
250 с защитной гильзой
|
Климатическое исполнение
|
У3; Т3
|
Диапазон температур окружающей среды, °С:
|
- климатическое исполнение У3
|
-50...+80
-10...+50
|
- климатическое исполнение Т3
|
-25...+55
|
Относительная влажность воздуха при температуре 35°C и ниже, %:
|
- исполнение У3 без конденсации влаги
|
95
|
- исполнение Т3 с конденсацией влаги
|
100
|
Пыле и влагозащита
|
IP55
|
Виброустойчивость, группа
|
L3
|
Присоединительная резьба штуцера:
|
М12х1
|
Габариты, мм
|
182х140х97
|
182х240х170
|
Масса преобразователя без термосистемы и соединительного капилляра, кг, не более
|
2,7
|
Технические условия
|
ТУ 25-7310.032-86
|
Код ОКП
|
42 1112
|

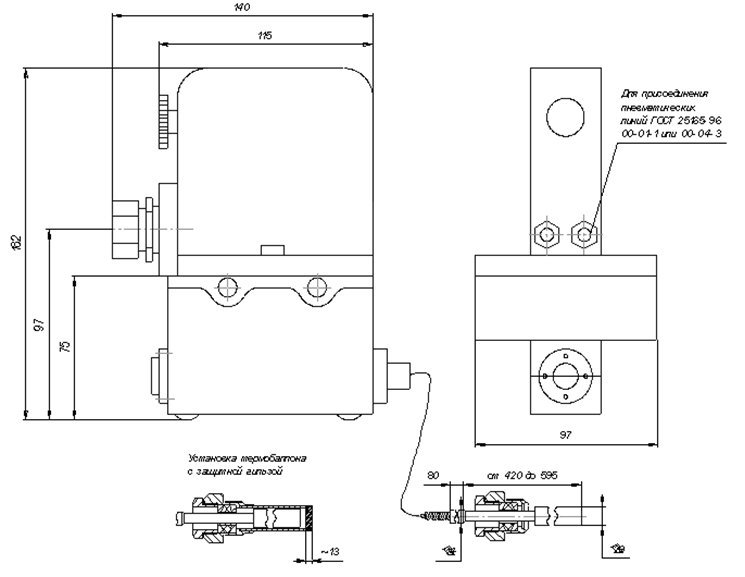

Габаритный чертеж

Структура условного обозначения при заказе:
1. Тип преобразователя
2. Пределы измерений
3. Класс точности
4. Длину соединительного капилляра
5. Длину погружения термобаллона
6. Наличие защитной гильзы
7. Обозначение ТУ
Пример записи условного обозначения при заказе:
Преобразователь с пределами измерений от 0 до 100°С, класса точности 1, с длиной соединительного капилляра 1,6 м, длиной погружения термобаллона 315 мм:
«13ТД73-(0...100)-1-1,6-315 ТУ 25-7310.032-86».
