Главная / Каталог / Термометры / ТБ

ТБ термометры биметаллические показывающие

Цена по запросу

ТБ термометры биметаллические показывающиеБиметаллические показывающие термометры «ТБ» применяются для измерения температуры газообразных и жидких сред, в системах АЭС, в аппаратах и устройствах судов неограниченной территории плавания. С помощью термометров ТБ измеряют темпертуру таких веществ, как нефтепродукты, морская вода, технические жиры и смазочные масла, выхлопные и дымовые газы, пар и прочие среды в пределах коррозионной стойкости стали 12X18H10T. Устойчивость к климатическим воздействиям отвечает ГОСТ 15150-69 в диапазоне температур окр. воздуха от -50 до 50 градусов Цельсия для промышленных и судовых термометров.


Производятся по ТУ 311-00225621.160-96.


Термометры ТБ зарегистрированы в Госреестре средств измерений.

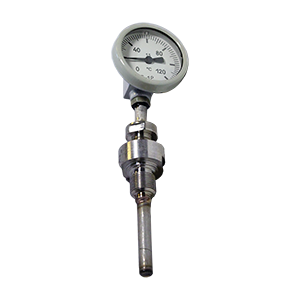

ТБ термометры биметаллические показывающие

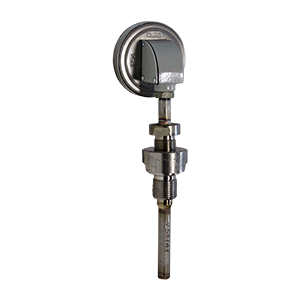

ТБ термометры биметаллические показывающие

Технические характеристики термометров ТБ

Характеристики

Значения

Измеряемые среды

в пределах коррозионной стойкости стали 12Х18Н10T

Давление измеряемой среды, кгс/см2, до:

- без защитной гильзы

- с защитной гильзой


64

250

Климатические исполнения:

- для судовых термометров

- для общепромышленных


ОМ5

УХЛ 2 (основное)

Температура окружающего воздуха, °С

-60…50

Относительная влажность окружающего воздуха при температуре 40°С, %

98

Степень защиты от воздействия пыли и воды

IP54

Виброустойчивость к воздействию вибрации с частотой, Гц:

- для судовых термометров

- для общепромышленных термометров

- с ускорением, g

от 5 до 100

от 10 до 55

0,7

Ударопрочность для судовых термометров:

- после воздействия ударных нагрузок с ускорением, g

- длительность ударного импульса, мс

- частотой ударов в минуту


5

10…15

40…80

Масса, кг, не более:

- в корпусе Ø 60мм

- в корпусе Ø 100мм

- в корпусе Ø 160мм


0,5

0,8

1,0

Межповерочный интервал

не реже 1 раза в 2 года


Габаритные и присоединительные размеры:

Условное

обозначение

h,мм

h1,мм

h2,мм

ТБ-1

22,5

-

16

ТБ-2

ТБ-1Р

51min

-

ТБ-2Р

31min

ТБ-1С

-

-

ТБ-2С

ТБ-1РС

31min

ТБ-2РС

51min

ТБ-1Сд

38

-

22

ТБ-2Сд


Условное обозначение

Расположение термобаллона

Диапазон измерений, °С

Класс точности

Диаметр корпуса, D, мм

Длина погружения термобаллона ,l, мм

Диаметр термобаллона, d, мм

Резьба присоединительного штуцера, d1

ТБ-1

ТБ-1Р

Осевое, рис.1

Радиальное, рис.3

-20…+40*

0…+60*

-30…+60**

-50…+50**

-50…+100

-50…+150

0…+100**

0…+120

0…+150

0…+200

0…+300

0…+400

-60…+90***

-60…+150***

-60…+40***

1,5;

2,5

60

80; 100;

125; 160

6

М14х1,5

М16х1,5

М18х1,5

М20х1,5

80; 100; 125; 160;

200; 250; 315

10

М16х1,5

М18х1,5

М20х1,5

ТБ-1С

Осевое, рис.2

125; 160

6

-

ТБ-1РС

Радиальное, рис.4

80; 100; 125; 160;

ТБ-1Сд

Осевое, рис.1

80; 100; 125; 160;

200; 250; 315

10

М27х2

ТБ-2

ТБ-2Р

Осевое, рис.1

Радиальное, рис.3

1,0****;

1,5

100

80; 100;

125; 160

6

М14х1,5

М16х1,5

М18х1,5

М20х1,5

80; 100; 125; 160;

200; 250; 315

10

М16х1,5

М18х1,5

М20х1,5

ТБ-2С

Осевое, рис.2

125; 160

6

-

ТБ-2РС

Радиальное, рис.4

80; 100; 125; 160

ТБ-2Сд

Осевое, рис.1

80; 100; 125; 160;

200; 250; 315

10

М27х2

ТБ-3

Осевое, рис.1

160

80; 100; 125; 160

6

М16х1,5

М18х1,5

М20х1,5

ТБ-3Р

Радиальное, рис.3

80; 100; 125; 160;

200; 250; 315

10

ТБ-1

Осевое, рис.5

0…+200

1,5

60

500/110

7,8

-

Примечания:

*- Термометры ТБ с пределами измерения -20…+40°С, 0…+60°С изготавливаются с минимальной длиной погружения125 мм.

**- Термометры ТБ с пределами измерения -0…+100°С, -30…+60°С , -50…+50°С, диаметром термобаллона 6 мм изготавливаются с минимальной длиной погружения термобаллона100 мм.

***- Термометры ТБ с пределами измерения -60…+90°С, -60…+150°С , -60…+40°С изготавливаются только с классом точности 1,5 и в корпусе100 мм.

****- По заказу потребителя за отдельную плату.


По заказу термометры ТБ с пределами измерения 0…150 °С, 0…200 °С допускается изготавливать с минимальной длиной погружения 40 мм.

Обозначение термометров ТБ при заказе

При заказе необходимо указать:

- условное обозначение термометра;

- пределы измерений;

- класс точности;

- длину погружения термобаллона;

- диаметр термобаллона;

- резьбу присоединительного штуцера (для резьбового соединения);

- обозначение ТУ.


Пример заказа общепромышленного термометра в корпусе диаметром 60 мм с осевым расположением термобаллона, с пределом измерения от 0 до 200°С, класса точности 1,5 с длиной погружения термобаллона 80 мм, диаметром термобаллона10 мм, резьбой присоединительного штуцера М20х1,5; исполнения УХЛ 2: «Термометр ТБ-1(0-200)-1,5-80-10-М20 ТУ 311-00225621.160-96».


При заказе термометра с защитной гильзой следует указать:

- условное обозначение термометра;

- диапазон измерений;

- класс точности;

- длину погружения термобаллона;

- диаметр термобаллона;

- резьбу присоединительного штуцера (для резьбового соединения);

- обозначение ТУ;

- обозначение защитной гильзы.


Пример заказа общепромышленного термометра в корпусе диаметром 60 мм с осевым расположением термобаллона, с пределом измерения от 0 до 200 °С, класса точности 1,5 с длиной погружения термобаллона80 мм, диаметром термобаллона10 мм, резьбой присоединительного штуцера М20х1,5; исполнения УХЛ 2 с защитной гильзой наружной резьбы М20х1,5* и давлением измеряемой среды** 25МПа: «Термометр ТБ-1(0-200)-1,5-80-10-М20 ТУ 311-00225621.160-96 З/Г-М20*Ру**=25МПа».


Примечания:

* - По умолчанию размер наружной резьбы принимается равным «М27х2».

** - По умолчанию значение давления измеряемой среды принимается равным «до 6,3 МПа».

Чертеж термометра ТБ

ТБ термометры биметаллические показывающие

Документация для ТБ термометры биметаллические показывающие


> ТБ термометры биметаллические РЭ (.pdf)
