ТГП-160Сг; ТКП-160Сг термометр манометрический показывающий сигнализирующий

Показывающие сигнализирующие манометрические термометры «ТГП-160Сг», «ТКП-160Сг» ТУ 4211-179-00225621-2006 предназначаются для измерения температуры жидкостей и газов.

Сигнализирующие промышленные термометры применяются в стационарных промышленных установках для управления от сигнализирующего устройства внешними электрическими цепями.

Модели ТГП-160Сг; ТКП-160Сг

1. ТГП-160Сг. - Показывающий манометрический сигнализирующий газовый.

2. ТКП-160Сг. - Показывающий манометрический сигнализирующий конденсационный.

Технические характеристики ТГП-160Сг; ТКП-160Сг

Характеристики	Значения
Пределы измерений, °С:
ТГП-160Сг	-50…50; -50…100; -50…150; 0…150; 0…200; 0…300; 100…300; 0…400; 0…600
ТКП-160Сг	-25…35; -25…75; 0…50; 0…100; 0…120; 50…150; 100…200; 200…300
Длина соединительного капилляра L, м:
ТГП-160Сг ТКП-160Сг	1,6; 2,5; 4,0; 6,0; 10,0; 12,0; 25,0; 40,0 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0
Длина погружения термобаллона L1, мм:
ТГП-160Сг ТКП-160Сг	160; 200; 250; 315; 400; 500; 630 125; 160; 200; 250; 315; 400
Классы точности	1; 1,5
Температура окружающего воздуха, °С:
ТГП-160Сг (исполнение УХЛ) ТКП-160Сг (исполнение УХЛ) исполнение Т	-10…60 -50…60 -10…55
Климатические исполнения	УХЛ2 или УХЛ4; Т3
Относительная влажность воздуха, %: - при температуре 25°С (исполнение УХЛ) - при температуре 35°С (исполнение Т)	80 98
Степень защиты от воздействия пыли и воды	IP40 или IP53
Виброустойчивость, группа	L3
Сигнализирующее устройство, исполнения по ГОСТ 16920:
- два размыкающих контакта: оба указателя (min) - зеленые	III
- два замыкающих контакта: оба указателя (max) - красные	IV
- левый контакт размыкающий (min) - зеленый, правый замыкающий (max) - красный	V - (основное)
- левый контакт замыкающий (min) - зеленый, правый размыкающий (max) - красный	VI
Напряжение внешних коммутируемых цепей, В:
- переменный ток - постоянный ток	24; 40; 60; 110; 220 24; 60; 110; 220
Разрывная мощность контактов сигнализирующего устройства, В·А	30
Давление измеряемой среды, МПА, не более: - без защитной гильзы - с защитной гильзой	6,3 24,5
Присоединительная резьба, D, мм.: ТГП-160Сг ТКП-160Сг	М33х2-6g М27х2-6g
Габаритные размеры, мм.	178х160х109
Масса без термосистемы, кг., не более	1,2

Обозначение ТГП-160Сг; ТКП-160Сг при заказе

Пример составления условного обозначения термометра:

Термометр ТГП-160Сг	АС3	УХЛ4	(0-150)	1,5	6	200	Р22	Ш1
1	2	3	4	5	6	7	8	9

1. Обозначение термометра.

2. При заказе термометра, предназначенного для эксплуатации на ОИАЭ, в зависимости от класса безопасности, следует указать код «А», «АС2», «АС3».

3. Обозначение климатического исполнения.

4. Пределы измерений.

5. Класс точности.

6. Длина соединительного капилляра.

7. Длина погружения термобаллона.

8. Код соединителя «Р22», «Р20», «Р14».

9. Код штуцера для установки термобаллона.

Примечания: При заказе термометра, поставляемого на ОИАЭ, для класса безопасности 4 указывается код «А», для класса безопасности 2 - код «АС2», для класса безопасности 3 - код «АС3».

В случае отсутствия в контракте (договоре) класса точности термометры изготавливаются класса точности 1,5.

Если при заказе термометров, поставляемых на ОИАЭ, не указан код соединителя (разъема), то термометры поставляются с кодом соединителя «Р22». Код электрического соединителя (разъема) указывается только для термометров, поставляемых на ОИАЭ.

Если при заказе термометров, поставляемых на ОИАЭ, не указан код штуцера (для установки термобаллона), термометры поставляются с основным вариантом исполнения штуцера - «Р20».

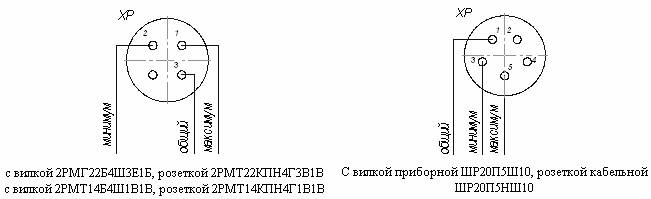

Код электрического соединителя:

Код	Тип электрического соединителя
Р22	Вилка 2РМГ22Б4Ш3Е1Б ГЕО 364140ТУ Розетка 2РМТ22КПН4Г3В1В ГЕО 364126ТУ
Р14	Вилка 2РМТ14Б4Ш1В1В Розетка 2РМТ14КПН4Г1В1В ГЕО 364126ТУ
Р20	Вилка приборная ШР20П5Ш10 Розетка кабельная ШР20П5НШ10 НКЦС 434410504ТУ

Код штуцера для установки термобаллона с диаметром 16 или 20 мм:

Код	Тип штуцера	Примечание
-	Съемный штуцер для уплотнения термобаллона, с использованием вкладышей и набивки сальниковой	Основной вариант исполнения
Ш1	Несъемный штуцер с уплотнением без использования вкладышей	Согласно заказу для ОИАЭ
Ш2	Съемный присоединительный штуцер с пазом для прохождения через хвостовик термобаллона

При заказе необходимо указать:

- тип термометра;

- исполнение;

- пределы измерения;

- класс точности;

- длину соединительного капилляра;

- длину погружения термобаллона;

- наличие защитной гильзы;

- обозначение ТУ.

Пример заказа термометра манометрического показывающего сигнализирующего газового, исполнения УХЛ4, с пределами измерений от 0 до 150 °С, класса точности 1,5, с длиной соединительного капилляра 6 м и длиной погружения термобаллона 200 мм: «Термометр ТГП-160Сг-УХЛ4 (0…150)-1,5-6-200 ТУ 4211-179-00225621-2006».

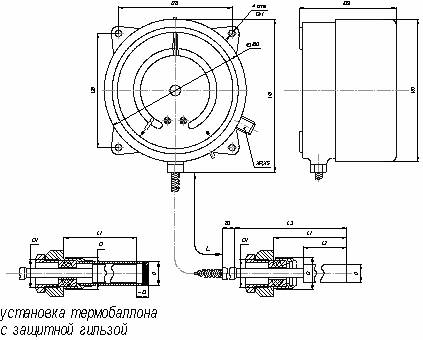

Чертеж ТГП-160Сг; ТКП-160Сг

Для термометров ТГП при длине капилляра L от 10 м и выше, температуре измерения 400 °С и выше, длина погружения термобаллона не менее 315 мм.
