Универсальные регуляторы УРРД предназначены для автоматического поддержания постоянного давления, перепада давления неагрессивных к материалам деталей регуляторов сред на вводах жилых, общественных, промышленных зданий, объектах теплоснабжения, водоснабжения, насосных станциях, тепловых пунктах и других технологических объектах.
|
|
|
|
|
УРРД-РПД
регулятор перепада давления
|
УРРД-РР
регулятор расхода
|
УРРД
регулятор давления «до себя»
|
Регуляторы УРРД также могут быть использованы как исполнительные устройства, управляемые приборами РД-3М, ПТ-1-1 и другими гидравлическими регуляторами.
Регуляторы УРРД выпускаются в следующих комплектациях
|
УРРД-НО-РД
|
Регулятор давления
|
«После себя»
|
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора
|
|
УРРД-НЗ-РД
|
«До себя»
|
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора
|
|
УРРД-НО-РПД
|
Регулятор перепада давления
|
Применяется для поддержания постоянного перепада давления (между подающим и обратным трубопроводами)
|
|
УРРД-НО-РР
|
Регулятор расхода
|
Применяется для поддержания постоянного расхода (с использованием диафрагмы)
|
|
УРРД-НЗ-РП
|
Регулятор перепуска
|
Применяется для поддержания постоянного давления в трубопроводе на регуляторе
|
- РД — регулятор давления, может использоваться только для поддержания постоянного давления «до себя», «после себя»
- РПД — регулятор перепада давления, может использоваться для поддержания постоянного давления «до себя», «после себя», перепада «до себя», «после себя», а также расхода (с использованием диафрагмы).
Исполнение клапана регуляторов УРРД:
- НО – «нормально открытое» для поддержания постоянного давления или перепада давления «после себя».
- НЗ – «нормально закрытое» для поддержания постоянного давления или перепада давления «до себя».
Преимущества регуляторов УРРД:
- Применение простой и надежной конструкции узла затвора.
- Применение различных материалов для мембран, с высокими прочностными и температуростойкими характеристиками.
- Быстродействие срабатывания.
- Применение сальникового узла, не требующего обслуживания.
- Простота настройки прибора на рабочие режимы.
- Ремонтопригодность, возможность послегарантийного обслуживания.
- Возможность применения разгрузки по давлению для обеспечения плавности регулирования.

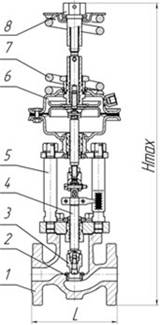

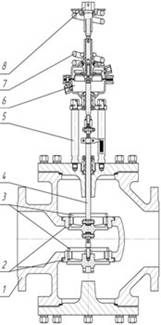

Принцип действия регуляторов УРРД
Принцип действия регулятора УРРД основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент - мембрану, силой упругой деформации пружины сжатия. Возникшее при этом усилие на мембране через шток передается на затвор. Заданное значение регулируемого параметра (давления, перепада давления, расхода) определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению затвора в нужную сторону и поддержанию регулируемой величины в заданных пределах. При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление (перепад, расход) регулируемой среды, проходящей через регулятор УРРД.
Технические характеристики регуляторов УРРД
|
Наименования
|
Значения
|
|
Исполнение
|
Односедельное
Регулирующие/запорные
|
Двухседельное
|
|
Диаметр условного прохода DN, мм
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
100
|
150
|
|
Условная пропускная способность Кvу регуляторов УРРД,
м3 /ч*
|
0,25;
0,4;
0,63;
1,0;
1,6;
2,5;
3,2;
4,0
|
1,6;
2,5;
4,0;
6,3
|
1,0;
1,6;
2,0;
2,5;
3,2;
4,0;
6,3;
8,0;
10
|
4,0;
6,3;
10;
16
|
10;
16;
20;
25
|
12,5;
16;
25;
32;
40
|
25;
40;
50;
63
|
25;
40;
63;
80;
100
|
63;
100;
160
|
100;
125;
160;
200;
250
|
160;
250;
320
|
250;
320;
400
|
250
|
400
|
|
Условное давление РN, МПа
|
1,6; 2,5; 4,0
|
1,6
|
|
Относительная утечка
|
0,16% от Кvy;
0% от Кvy (класс герметичности - «А» по ГОСТ 9544)
|
|
Тип соединения
|
Фланцевое по ГОСТ 12820
|
|
Регулируемая среда
|
Холодная и горячая вода, жидкие и газообразные среды, нейтральные к материалам регулятора;
Нефть и нефтепродукты, масла, растворы кислот и щелочей – по спецзаказу /
Насыщенный пар; перегретый пар*
|
|
Температура регулируемой среды, °С
|
до 150/ до 220; до 350*
|
|
Высота, мм*
|
510/
720
|
510/
730
|
560/
750
|
570/
800
|
650/
815
|
670/
815
|
700/
850
|
750/
900
|
800/
950
|
850/
1000
|
900/
1100
|
1000/
1150
|
735
|
900
|
|
Строительная длина, мм
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
350
|
480
|
|
Масса (без монтажных частей), кг
|
10/
12
|
10/
13
|
11/
15
|
14/
18
|
18/
22
|
22/
24
|
28/
30
|
34/
35
|
58/
41
|
64/
50
|
81/
90
|
105/
140
|
108
|
130
|
|
Диапазон настройки регулятора
|
|
Цвет пружины
|
Синий
|
Желтый
|
Красный
|
|
Пределы настройки, МПа
|
0,01-0,07
|
0,05-0,3
|
0,1-0,6
|
0,3-1,2
|
|
Эффективная площадь диафрагмы, см2
|
82
|
34
|
|
Материалы основных деталей регуляторов УРРД
|
|
Корпус клапана
|
Чугун СЧ20
(GG20)
|
Сталь 25Л
(GS-52)
|
Сталь 09Г2С
(9MnSi5)
|
Сталь 12Х18Н10Т
(Х10СrNiTi18-10)
|
|
РN 1,6 МПа
|
РN 1,6-2,5-4,0 МПа
|
PN 1,6-2,5-4,0 МПа
|
PN 1,6-2,5-4,0 МПа
|
|
Плунжер
|
Сталь 12Х18Н10Т (Х10СrNiTi18-10)
|
|
Седло
|
Сталь 12Х18Н10Т (Х10СrNiTi18-10);
Латунь ЛС59 (CuZn38Pb1) – под заказ
|
|
Мембрана
|
Этилен-пропиленовый каучук EPDM
(бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ)
|
|
Уплотнение штока**
|
Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)
|
|
Уплотнение в затворе***
|
«Металл по металлу» / Металл-фторопласт (PTFE)
|
|
Относительная влажность воздуха, %
|
до 80
|
|
Зона пропорциональности, %, не более
|
16 (от верхнего предела настройки)
|
|
Зона нечувствительности, %, не более
|
2,5 (от верхнего предела настройки)
|
|
Климатическое исполнение
|
УХЛ4;
У, ХЛ, УХЛ – по спецзаказу
|
|
Гарантийный срок эксплуатации, мес
|
18
|
|
Срок службы, лет, не менее
|
10
|
*Жирным шрифтом выделены значения для УРРД регулятора давления «после себя» для насыщенного и перегретого пара и УРРД регулятора давления «до себя».
*Через дробь характеристики для УРРД регуляторов «после себя» для насыщенного и перегретого пара.
**В зависимости от рабочей среды и температуры.
***В зависимости от герметичности
Структура заказа регуляторов УРРД
|
УРРД
|
НО
|
50
|
0,6
|
РПД
|
СЧ
|
УХЛ4
|
з
|
|
|
|
|
|
|
|
|
Герметичность затвора:
без обозначения – 0,16% от Кvy;
з – 0% от Кvy. Класс герметичности «А»
|
|
Климатическое исполнение:
У1; У2; У3; У5;
ХЛ1; ХЛ2; ХЛ3; ХЛ5;
УХЛ1; УХЛ2; УХЛ3; УЗЛ4; УХЛ5
|
|
Материал корпуса:
СЧ – серый чугун;
СТ – углеродистая сталь;
ЛК – легированная сталь;
НЖ – нержавеющая сталь
|
|
Комплектация:
РД – регулятор давления;
РПД – регулятор перепада давления;
РП – регулятор перепуска;
РР – регулятор расхода
|
|
Верхний предел настройки, МПа:
0,07 – 0,01…0,07;
0,3 – 0,05…0,3;
0,6 – 0,1…0,6;
1,2 – 0,3…1,2
|
|
Диаметр условного прохода DN, мм: 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200
|
|
Исполнение клапана:
НО – нормально-открытый;
НЗ – нормально-закрытый
|
|
Наименование модели
|
Комплект поставки регуляторов УРРД:
- УРРД регулятор (исполнение согласно заказу).
- Комплект ЗИП (для УРРД-НО-РД, УРРД-НЗ-РД – 1 комплект, для УРРД-НО-РПД, УРРД-НО-РР, УРРД-НЗ-РП – 2 комплекта):
- Импульсная трубка Ø6×1 с накидными гайками М12×1
- Штуцер для присоединения к трубопроводу с наружной резьбой G1/2”
- Тройник для подключения импульсной трубки и манометра к мембранному исполнительному механизму.
- Технический манометр.
- Паспорт.
Монтажные положения регуляторов УРРД
|
Регуляторы УРРД DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх
|
|
|
Регуляторы УРРД DN 125-200 мм или регуляторы с температурой перемещаемой среды свыше 100°С, а также регуляторы давления «после себя» для насыщенного и перегретого пара могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз
|
|
|
Регулятор перепуска DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются в любом положении
|
|
Принципиальные схемы подключения
|
|
|
|
Схема подключения УРРД НЗ для регулирования давления «до себя»
|
Схема подключения УРРД НО для регулирования давления «после себя»
|
|
|
|
|
Схема подключения УРРД НЗ для поддержания перепада давлений «до себя»
|
Схема подключения УРРД НO для поддержания перепада давлений «после себя»
|
- Рпр - давление потока регулируемой среды;
- Роб - давление потока среды в обратном трубопроводе.
