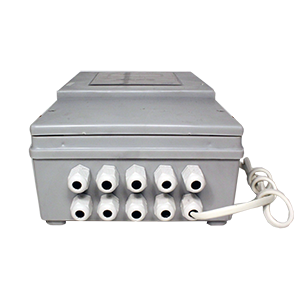

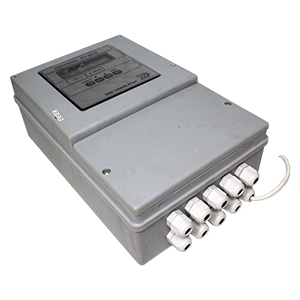

РТ-2010 регуляторы температуры

Регуляторы температуры РТ-2010 представляют собой устройства для автоматического регулирования расхода тепловой энергии (температуры). Работают в качестве управляющего элемента регулирующих органов - гидроэлеваторов, клапанов и т.д. Настройка РТ-2010 и просмотр архивных данных осуществляется программно.

РТ-2010 применяются в системах отопления и горячего водоснабжения. Также устройство имеет возможность управлять пускозащитной аппаратурой (ПЗА) электродвигателей насосов и вентиляторов (при использовании релейных выходов). Имеют сертификат соответствия, выданный Евразийским экономическим союзом: №0001195.

Датчики температуры РТ-2010 работают в непрерывном режиме и подходят для большинства рабочих сред (вода, воздух и т.п.).

Описание регуляторов РТ-2010

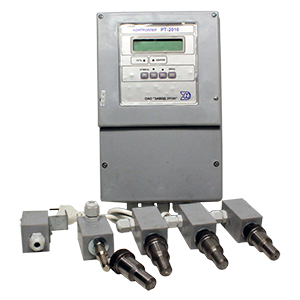

РТ-2010 состоит из двух основных элементов - контроллера для обработки и передачи данных, и набора датчиков температуры (вариации зависят от исполнения прибора). Контроллер имеет два независимых, универсальных контура регулирования. В зависимости от исполнения каждый контур настраивается на соответствующий режим работы..

В контроллерах производится архивирование контролируемых температур и установлен порт RS232 или RS485 для скачивания архивных данных. Также предоставлена возможность потребителю включать контроллер в существующую систему диспетчеризации процесса регулирования посредством протокола Wake.

Предлагается программное обеспечение (ПО) «Кливер Менеджер РТ». ПО предназначено для диспетчерского управления и телеметрии тепловыми процессами на объектах. ПО Кливер Менеджер РТ позволяет:

- Осуществлять контроль технологических процессов с индикацией текущих значений измеренных величин.

- Считывать архивные данные с РТ.

- Конфигурировать параметры РТ.

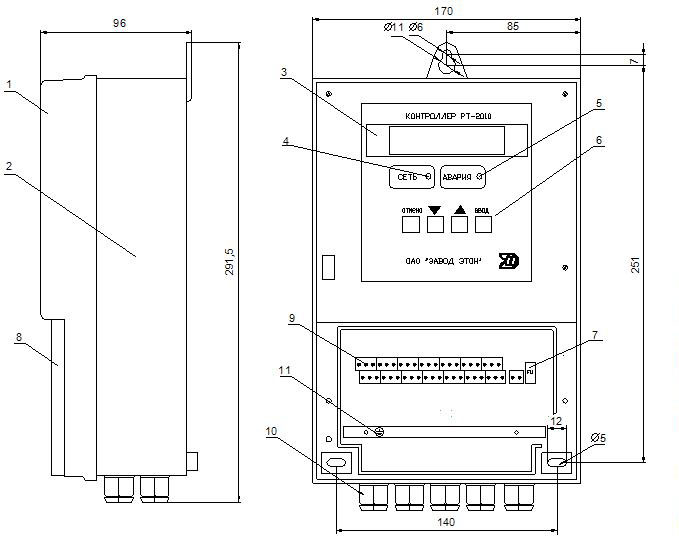

1. Крышка контроллера 2. Корпус контроллера 3. Монитор 4. Индикатор "Сеть" 5. Индикатор "Авария" 6. Клавиатура 7. Сетевой предохранитель 8. Съемная крышка для доступа к винтовым клеммникам 9. Винтовые клеммы подключения внешних цепей 10. Кабельные втулки 11. Скоба заземления

Внешний вид и общее устройство контроллера РТ-2010, габаритные и присоединительные размеры

Удаленная диспетчеризация осуществляется с помощью технологий GSM или Ethernet связи. Прием и передача данных по GSM технологии осуществляется с помощью CSD-соединения.

Внимание! Установка порта RS-485 осуществляется только по заказу потребителя. По умолчанию устанавливается RS-232.

Технические характеристики регуляторов температуры РТ-2010

Наименование параметра	Значение	Примечание
Количество контуров регулирования	до 2-х	независимые, универсальные
Количество каналов регулирования	до 18-ти
Тип закона регулирования	трёхпозиционный; ПИД
Вид расписания	недельный график + годовое расписание праздничных дат
Количество температурных уставок	6
Электропитание	~ 230 В, 50 Гц, 6 Вт
Масса (контроллера), не более	1,5 кг
Тип датчиков температуры	цифровой	на базе микросхемы DS18S20
Тип выходов	релейный	для приводов, пускателей насосов
Время хранения программы пользователя при отсутствии сетевого электропитания	до 3-х лет
Материал корпуса, степень защиты	Полистирол, IP54

При монтаже регулятора руководствоваться "Межотраслевыми правилами по охране труда при работе в электроустановках". Все работы, связанные с техническим обслуживанием регулятора производить при отключенном контроллере от питающей сети.

Варианты исполнений РТ-2010

РТ-2010 имеют 5 основных модификаций:

1. РТ-2010-01; 03 – одноконтурные приборы для регулировки одной системы отопления, либо одной системы горячего водоснабжения (ГВС).

2. РТ-2010-00; -02; -04 – двухконтурные устройства, позволяющие одновременное регулировать следующие системы: две системы отопления; одну систему отопления и одну ГВС; две системы ГВС.

Обозначение регулятора	Количество контуров	Назначение контуров	Назначение и количество датчиков температуры
			наружного воздуха	теплоносителя	воздуха в помещении
РТ-2010-00	2	Акор+Бкор.	1	4	4*
РТ-2010-01	1	Акор.	1	2	2*
РТ-2010-02	2	ГВС1+ГВС2	-	2	-
РТ-2010-03	1	ГВС1	-	1	-
РТ-2010-04	2	Акор.+ГВС1	1	3	2*

Акор., Бкор. - контуры отопления А и Б с коррекцией по температуре воздуха внутри помещения; ГВС1, ГВС2 - контуры горячего водоснабжения.
* - датчики поставляются по дополнительному заказу.

Режим контура и выполняемые функции

Режим контура	Функциональное назначение
ГВС	Регулирование температуры ГВС без контроля температуры обратной воды. В этом случае в процессе регулирования контроллером используется только датчик температуры ГВС, а сам процесс регулирования заключается в поддержании температуры ГВС согласно заданным температурным уставкам недельного графика.
ГВС по гр.	Регулирование температуры ГВС с ограничением температуры обратной воды по графику обратной воды (ГО). В этом варианте в процессе регулирования используются дополнительно датчики температуры наружного воздуха и температуры обратного теплоносителя.  Внимание! Если температура обратной воды не превышает текущее заданное предельное значение в ГО, осуществляется регулирование температуры ГВС ТГВС. В случае невыполнения данного условия регулятор переходит к регулированию по температуре обратной воды, предварительно произведя сброс ПИД-закона регулирования.
ГВС по зн.	Регулирование температуры ГВС с ограничением температуры обратной воды по одному значению (по точке). В данном варианте регулирования используются только датчики температуры ГВС и обратного теплоносителя. Процесс регулирования аналогичен режиму «ГВС по гр.» с тем отличием, что вместо ГО ограничением служит одно значение температуры обратного теплоносителя, которое задается пользователем в контроллере в меню настроек «Дополнительные параметры».
ОТП	Регулирование температуры смешанного теплоносителя без ограничения температуры обратной воды. В этом варианте регулирования контроллером используются датчики температуры смешанного теплоносителя и температуры наружного воздуха.
ОТП по гр.	Регулирование температуры смешанной воды с ограничением температуры обратной воды по графику обратной воды. В данном варианте в процессе регулирования используются дополнительно датчики температуры обратного теплоносителя.  Внимание!!! Если температура обратной воды не превышает текущее заданное предельное значение в графике температуры обратной воды, осуществляется регулирование смешанной воды Tсм. Если температура обратной воды превысит текущее заданное предельное значение в графике обратной воды (ГО), регулятор перейдет к регулированию по температуре обратной воды по выбранному закону регулирования.
ОТП по ГО	Регулирование температуры обратной воды по графику обратной воды.  В этом варианте регулирования используются только датчики температуры наружного воздуха и обратного теплоносителя.  Процесс регулирования заключается в поддержании только температуры обратной воды по значениям заданным в ГО.

Алгоритм работы регулятора температуры РТ-2010

Каждый из контуров регулятора РТ-2010 может быть независимо настроен на выполнение одной из следующих функций регулирования:
- Регулирование температуры теплоносителя в системе отопления с коррекцией или без коррекции по температуре воздуха внутри помещения.
- Регулирование температуры горячей воды в системе ГВС.

Для использования дополнительных релейных выходов управления насосами при настройке регуляторов РТ-2010 выбирается одно из следующих условий работы реле:
1. «Выкл.» – реле в данном контуре всё время выключено (не используется).
2. «По недельному графику» – управление дополнительным реле производится по времени, параллельно действию определённых уставок в недельном графике.
3. «Тнаружн.» – выбирается пороговая температура наружного воздуха, при превышении которой происходит включение реле в данном контуре. (Режим обычно используется для включения корректирующего насоса в системе отопления).
4. «Тобратн.» – выбирается значение температуры обратного теплоносителя, при превышении которой происходит включение реле.
5. «ΔТобр.» – задается значение рассогласования между программируемым значением в графике обратной воды (ГО) максимально-допустимой температуры теплоносителя в обратном трубопроводе и её фактическим значением. При превышении этого значения происходит включение реле насоса.
6. «Вкл.» – реле в данном контуре всё время включено.

Предельные длины проводов, их тип и сечения, рекомендуемых к применению.

Цели	Длина мах	Сечение и тип
Линия датчика температуры наружного воздуха	40 м	UTP 4×2×24 КММ 4×0,35
Линии датчиков теплоносителя	40 м
Линия соединения с регулирующими клапанами и регулирующими гидроэлеваторами и пускозащитной аппаратурой насосов (ПЗАн)		МКШ 10×0,75 КГВВ 10×0,75
Провода питания контроллера	. . .	ПВС 3×1,5
Примечания: 1. Допустимо применение иных проводов и кабелей с аналогичными техническими параметрами. 2. Из-за паразитного влияния погонной емкости кабеля не рекомендуется применение проводов для датчиков температуры с сечением более 0,5 мм2 даже при меньших расстояниях. 3. При наличии в тепловом пункте мощных нагревателей электроэнергии питание регулятора следует осуществлять отдельным проводом с силового щита через отдельный автоматический выключатель.

Технические характеристики датчиков:
1. Датчики с цифровым выходом на базе микросхемы DS18S20.
2. Пределы измерения: -55°С ÷ +125°С.
3. Подключение проводится по трёхпроводной системе.
4. Электрические схемы подключения датчиков приведены в руководстве по эксплуатации на РТ-2010.

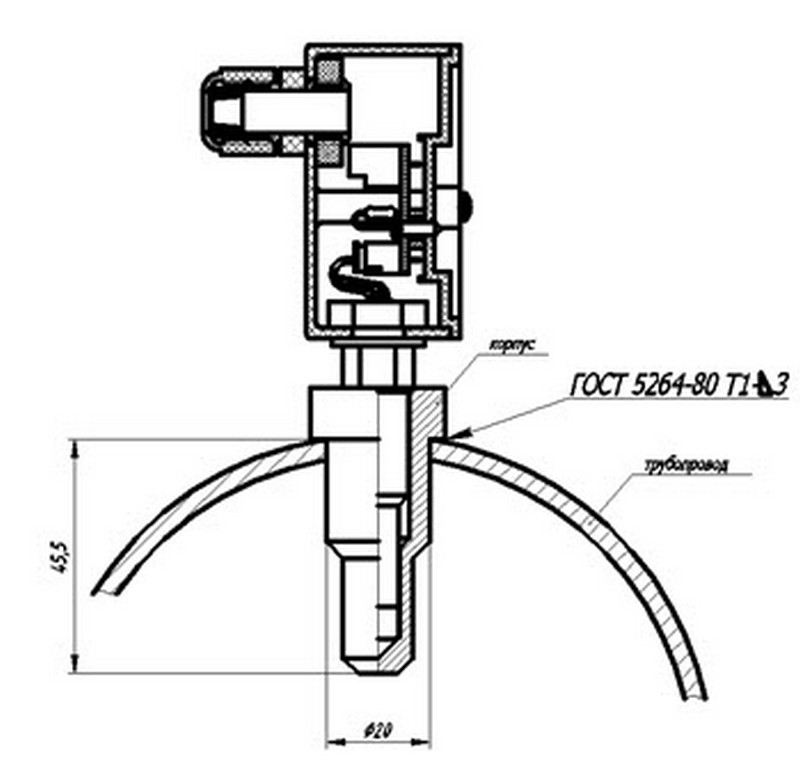

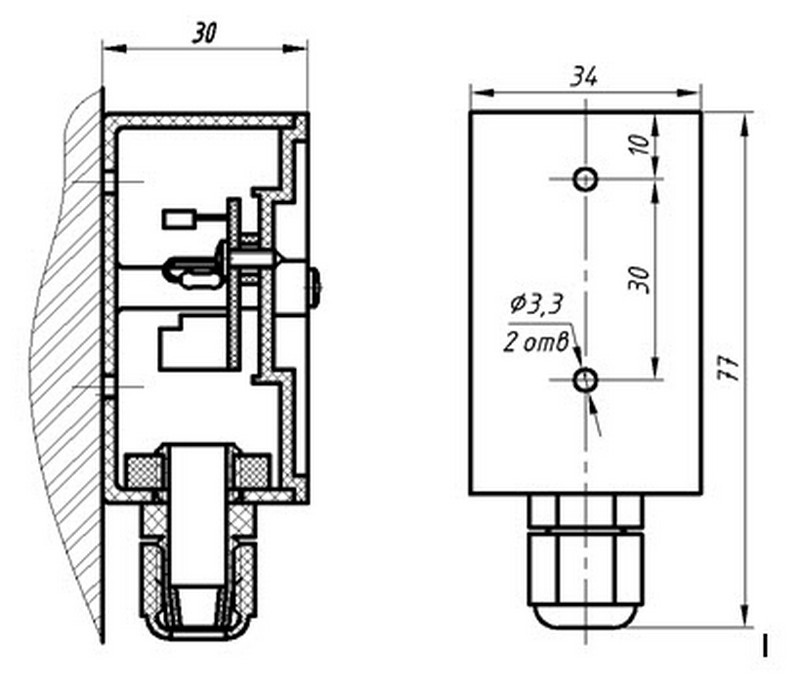

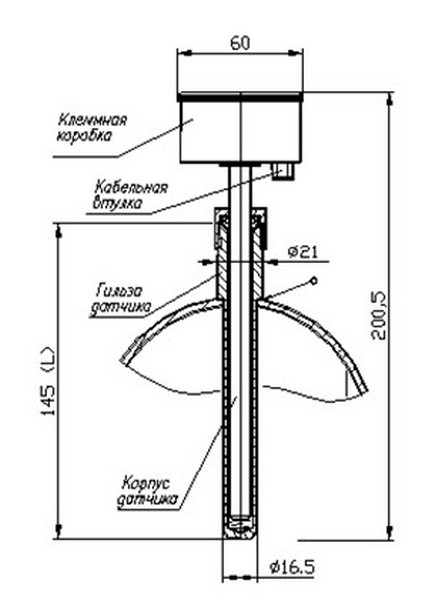

Датчик температуры теплоносителя	Датчик температуры воздуха в помещении

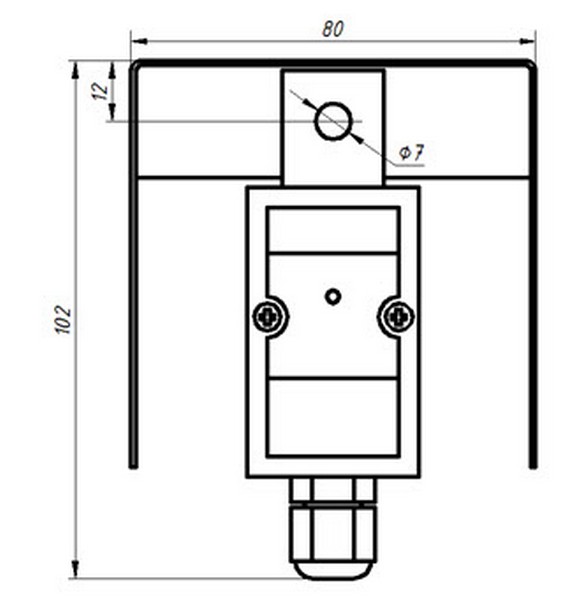

Датчик температуры наружного воздуха	Датчик температуры теплоносителя погружной
