Главная / Каталог / Регуляторы давления / РД-3М

РД-3М регуляторы давления

Цена по запросу

РД-3М регуляторы давленияРегулятор РД-3М является управляющим устройством и предназначен для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами) и вспомогательными устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для регулирования давления, расхода, уровня и перепада давлений жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах.

В комплекте с исполнительными устройствами РД-3М предназначен также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.

В регуляторе перепада давления РД-3М успешно произведена модернизация узла управляющего клапана. Введена резьбовая посадка клапана по аналогии с прибором РД-3А и изменен крепеж стакана фильтра, в результате чего значительно улучшились эксплуатационные свойства изделия.

Особенности РД-3М:

- Работа под действием рабочей среды, без каких-либо посторонних источников энергии.

- Широкий диапазон настройки (0,01 – 1,6 МПа).

- Обеспечение точной работы и повышение чувствительности регулирующих клапанов больших диаметров условного прохода.

- Ремонтопригодность, возможность послегарантийного обслуживания.

Описание регулятора давления РД-3М

Принцип действия регулятора основан на перенаправлении потока рабочей среды, проходящей через основание регулятора, для подачи или сброса управляющего давления в рабочей камере гидропривода исполнительного устройства.

Перенаправление потока рабочей среды происходит за счет перемещений управляющего клапана РД-3М, который открывает и закрывает соответствующие проходные отверстия регулятора. Движение управляющему клапану передается через чувствительный элемент – сильфон или группу сильфонов. Перемещения чувствительного элемента происходят при нарушении равновесия между усилием настроечной пружины и силой импульсного (измеряемого) давления на контрольном участке трубопровода, действующего на сильфон или группу сильфонов.

Схема подключения РД-3М

РД-3М регуляторы давления

Римп(изм) – Импульсное (измеряемое) давление среды на контрольном участке трубопровода

Рраб – Рабочее давление среды во вспомогательном трубопроводе

Рупр – Управляющее давление среды на исполнительное устройство (РК, УРРД, ИК-25, ИК-3/10 и др.)

Рс – Сброс давления



Варианты исполнений

Регулятор выпускается в двух исполнениях:
- В односильфонном исполнении – применяется как регулятор давления на подающем или обратном трубопроводе, а также как регулятор уровня в открытых емкостях (по давлению).
- В трехсильфонном исполнении – применяется как регулятор давления, перепада давлений, расхода на трубопроводах и уровня в закрытых емкостях (по перепаду давлений).

РД-3М – исполнение односильфонное

РД-3М – исполнение трехсильфонное

РД-3М регуляторы давления

РД-3М регуляторы давления

1 – фильтр, 2 – стакан, 3 – клапан управляющий, 4 – основание, 5 – штуцер Рупр, 6 – штуцер Рраб, 7 – сильфон или группа сильфонов, 8 – камера импульсная, 9 – штуцер Римп(изм), 10 – пружина настроечная, 11 – винт настроечный.


РД-3М регуляторы давления

РД-3М регуляторы давления

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в трехсильфонном исполнении

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в односильфонном исполнении

РД-3М регуляторы давления

РД-3М регуляторы давления

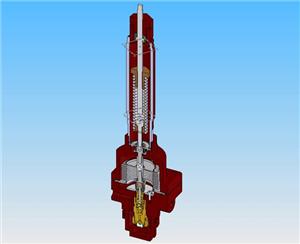

Регулятор РД-3М (модернизированный) в трехсильфонном исполнении в разрезе

Регулятор РД-3М (модернизированный) в односильфонном исполнении в разрезе

Технические характеристики

Параметры

Значения

Регулируемая и регулирующая среда

Сетевая вода в системах теплоснабжения и водоснабжения

Условное давление, Ру, МПа:

1,6

Температура:

регулируемой среды, °С

регулирующей среды, °С



до 180

до 150

Пределы настройки, МПа

0,01 – 0,1

0,06 – 0,25

0,1 – 0,6

0,4 – 1,6

Зона нечувствительности:

давления, перепада давлений, % от верхнего предела

настройки уровня, мм вод, ст



до 2,5

до 40

Зона пропорциональности:

давления, перепада давлений, % от верхнего предела

настройки уровня, мм вод, ст



до 25

до 400

Закон регулирования

пропорциональный

Габаритные размеры, мм

500x245x175

Масса, кг

не более 9

Монтаж

Регулятор устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий.

В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и др.). Монтаж прибора производится над исполнительным устройством, но не выше 1 метра.
