Главная / Каталог / Термометры / ТКП-160Сг-М3

ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующий

Цена от 8 946 руб.
подробнее о цене: …

ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующийСигнализирующий манометрический показывающий промышленный термометр ТКП-160Сг-МЗ предназначен для непрерывного определения температуры масла, воды и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующий

ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующий

Преимущества ТКП-160Сг-М3

Основной особенностью термометра ТКП-160Сг-М3 является замена литого корпуса прибора на штампованный с сохранением внутренних компонентов изделия. Применение новых технологий изготовления деталей корпуса позволило сделать новый термометр ТКП-160Сг-М3 более легким по весу, увеличить надежность в работе, снизить сроки изготовления и стоимость прибора. Но при этом по заказу возможно изготовление прибора и с литым корпусом.

Достоинства термометра ТКП-160Сг-М3:

 - Из конструкции исключен трибко-секторный механизм, что повышает надежность прибора.

 - Сигнализирующее устройство содержит микропереключатели.

 - Разрывная мощность контактов составляет 50 ВА.

 - Вес измерительной части не превышает 1,0 кг.

 - Гарантия производителя 36 месяцев.


Термометры ТКП-160Сг-МЗ являются виброустойчивыми, имеют климатическое исполнение УХЛ, категорию размещения 2 по ГОСТ 15150, но для работы при температуре от -50 до +60°С.

Т категорию 2 и ТВ категорию 3 по ГОСТ 15150, но для работы при температуре от - 10 до + 55°С.

Термобаллоны термометров рассчитаны на давление измеряемой среды до 1,6 МПа с защитной гильзой до 25 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу). По требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа.

Технические характеристики

Наименование

Значение

Пределы измерений, °С

-25…+75

0…+120

+100…+200

+200…+300

Заполнитель термосистемы

Хладон 22

Метил хлорстый

Ацетон

Толуол

Класс точности

1,5; 2,5

Длина соединительного капилляра, м

0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25

Глубина погружения термобаллона, мм

125*; 160; 200; 250; 315; 400; 500

Диаметр термобаллона, мм

12*; 14*; 16

16

Материал термобаллона

Латунь ЛС-59, нерж.сталь*

Нерж.сталь

Вид защитной оболочки капилляра

А - медная, Б - полиэтиленовая

А - медная

Исполнение корпуса

Н – настенное, Щ – щитовое, Ш – штампованный, Л - литой

Разрывная мощность контактов сигнализирующего устройства, ВА

50

Климатическое исполнение по ГОСТ 15150

УХЛ2, Т2, ТВ3

Напряжение внешних коммутируемых цепей переменного тока, В

220 В/50 Гц для исполнений УХЛ2, Т2;
250 В/60 Гц для исполнения ТВ3

Степень пылевлагозащиты

IP43

Группа виброустойчивости

L3 по ГОСТ 12997-84

Межповерочный интервал

1 год

Гарантийный срок эксплуатации

60 месяцев

Срок службы, не менее

10 лет

*Специсполнение, термобаллоны приборов глубиной погружения 125 мм (исполнение только диаметром 16 мм), а также термобаллоны диаметрами 12 мм и 14 мм изготавливаются только из нержавеющей стали.

Структура условного обозначения термометра ТКП-160Сг-М3

ТКП-160Сг-М3

УХЛ2

(0-120)

1,5

10

400

Б

Н

Ш

















Модель корпуса:
Ш – штампованный;
Л – литой

Исполнение корпуса:
Н – настенное;
Щ – щитовое

Вид защитной оболочки капилляра:
А –  медная;
Б – полиэтиленовая

Длина погружения термобаллона, мм

Длина соединительного капилляра, м

Класс точности

Пределы измерений, °С

Климатическое исполнение

Наименование модели

Пример условного обозначения термометра при заказе:

Манометрический сигнализирующий термометр для условий эксплуатации исполнения УХЛ2 с пределами измерений 0-120°С, класса точности 1,5, длиной соединительного капилляра 10 м, длиной погружения термобаллона 400 мм, полиэтиленовой оболочкой, настенного исполнения, со штампованным корпусом: ТКП-160Сг-М3-УХЛ2 (0-120)-1,5 10-400-Б-Н-Ш.

Комплект поставки:

 - Термометр ТКП-160Сг-М3.

 - Паспорт.

 - Руководство по эксплуатации (при поставке в один адрес допускается прилагать одно руководство на каждые два термометра).

 - Методика поверки.

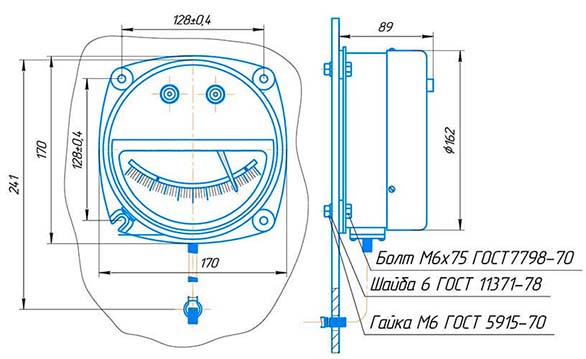

ТКП-160Сг-М3 настенное исполнение, чертеж

ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующий

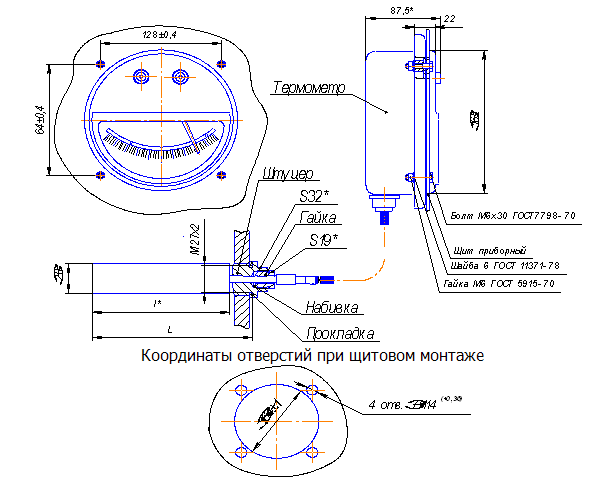

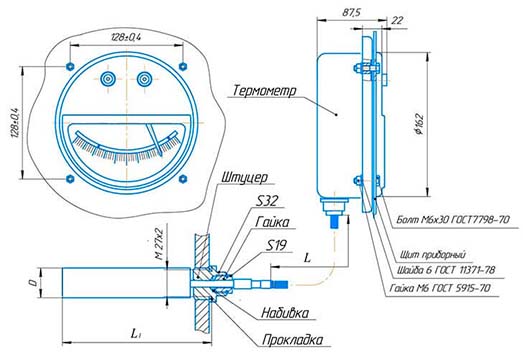

ТКП-160Сг-М3 щитовое исполнение, чертеж

ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующий



Чтобы правильно подобрать термометры ТКП-160Сг-М3, узнать стоимость ТКП-160Сг-М3, купить термометры ТКП-160Сг-М3, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdteplocontrol.ru

Документация для ТКП-160Сг-М3 термометр манометрический показывающий конденсационный сигнализирующий


> ТКП-160Сг-М3 термометр манометрический. Паспорт (.pdf)


> ТКП-160Сг-М3 термометр манометрический. Руководство по эксплуатации (.pdf)
